Elektronik kart tasarımlarınızı kutulara yerleştirirken veya birden fazla devreyi üst üste dizerken, kalibrasyon elemanlarına üstten ulaşmak genellikle imkansızdır. PT10 dik tek tur trimpot serisi, devre kartınızın (PCB) üzerine ayakta (dikey) duracak şekilde lehimlenerek, kalibrasyon yuvasını yan tarafa taşır ve bu mekanik sorunu çözer. Toza karşı dayanıklı 10mm kapalı gövdesi, içerisine plastik mil takılabilen rotor yapısı ve yandan ayar (side adjust) kolaylığıyla donanım projelerinizin vazgeçilmezidir. Tasarımınıza uygun 1K, 10K, 50K veya 100K direnç değerlerindeki PT10 dik trimpotları inceleyebilir, uygun fiyat avantajıyla hemen sipariş verebilirsiniz.

PCB Kenarlarında Hızlı Kalibrasyon: PT10 Dik Trimpot Nedir?

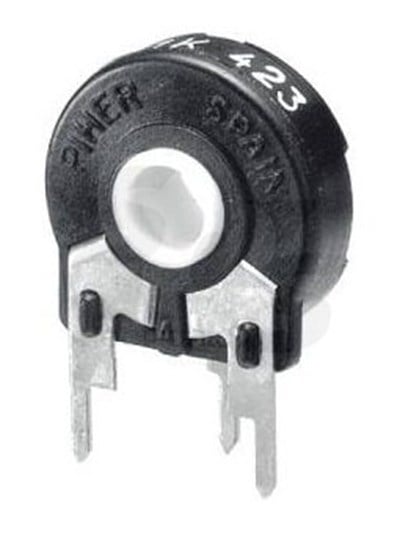

PT10 serisi; yuvarlak hatlara sahip, genellikle 10mm dış çapında ve tek turlu (yaklaşık 270-300 derece dönüş açısına sahip) ayarlanabilir dirençlerdir. Endüstriyel kart tasarımlarında referans voltajlarını ve sensör hassasiyetlerini kalibre etmek için yoğun olarak kullanılırlar. PT10 serisinin "Dik" (Vertical) versiyonu, bacak yapısı itibarıyla devre kartının üzerine tabanıyla değil, yan kenarıyla oturur. Bu sayede komponent kart üzerinde bir tekerlek gibi ayakta durur ve kalibrasyon yapılan yuvası (rotoru) doğrudan yan tarafa bakar.

PT10 Dik (Vertical) Modelin Mühendislik Avantajları

Bir elektronik tasarımda kullanılacak trimpotun kılıfını, elektriksel değerden ziyade mekanik sınırlar ve kullanıcının erişim kolaylığı belirler. PT10 dik modelinin donanım geliştiricilerine sunduğu temel avantajlar şunlardır:

Dikey Montaj ve Yandan Ayar (Side Adjust) Kolaylığı

Üstten ayarlı (yatık) trimpotlar, devre kartının tam üzerine doğru vida erişimi gerektirir. Ancak kartınızı dar bir cihaz kutusuna koyduğunuzda veya üstüne bir soğutucu blok, ekran ya da başka bir PCB (shield) kapandığında üstten erişim kapanır. PT10 dik trimpotlar, kartın kenarına yakın lehimlendiğinde ayar yuvasını yatay eksene taşır (Side Adjust). Cihazın yan tarafına açacağınız ufak bir delikten tornavida sokarak kartı sökmeden kalibrasyon işlemini hızla gerçekleştirebilirsiniz.

Kutu ve Ön Panel Tasarımlarına Mükemmel Uyum

PT10 serisinin kalibrasyon yuvası, sadece tornavida ile çevrilmekle kalmaz; içerisine özel tırnaklı (veya altıgen) plastik millerin (şaft) geçebileceği derin bir kanala sahiptir. PT10 dik trimpotu PCB'nin ön kenarına monte edip, rotora bir plastik şaft takarak bu şaftı kutunun dışına uzatabilirsiniz. Böylece komponenti sadece kalibrasyon için değil, son kullanıcının sesi veya motor hızını ayarlayabileceği standart bir panel potansiyometresi gibi kullanabilirsiniz.

10mm Kapalı Gövde ile Dış Etken Koruması

Mavi-beyaz RM065 gibi açık kasa trimpotlarda, havadaki toz ve cihazın içindeki nem doğrudan karbon direnç yüzeyine yapışarak zamanla okuma hatalarına ve cızırtılara neden olur. PT10 serisi, direnç yüzeyini koruyan 10mm'lik kapalı (dust-proof) plastik bir gövdeye sahiptir. Endüstriyel ortamlarda, tozlu atölyelerde veya nemli koşullarda çalışan elektronik kartlarda kalibrasyonun yıllarca sabit kalmasını sağlar.

Devreniz İçin Doğru Direnç Kodunu (103, 104 vb.) Seçmek

Trimpot seçimi yaparken, üzerlerinde yazan 3 haneli SMD tipi direnç okuma kodlarını dikkate almanız gerekir. Analog devrelerin formüllerine göre en sık kullanılan değerler şunlardır:

• 103: 10 + 3 sıfır = 10.000 Ohm (10K)

• 104: 10 + 4 sıfır = 100.000 Ohm (100K)

• 502: 50 + 2 sıfır = 5.000 Ohm (5K)

• 503: 50 + 3 sıfır = 50.000 Ohm (50K) Örneğin; bir Arduino veya STM32 kartına sensör referansı girecekseniz analog okuma kararlılığı (ADC empedansı) açısından genellikle 10K (103) trimpotlar tercih edilir. RC zamanlayıcı devrelerinde (Örn: 555 Timer) ise zaman sabiti formülünüze uygun değeri seçmelisiniz.

Sık Sorulan Sorular (SSS)

PT10 Dik ile PT10 Yatık arasındaki tek fark nedir? Tek fark montaj şekli ve tornavidanın giriş yönüdür. Elektriksel özellikleri, 10mm dış çapları ve tek turlu olmaları tamamen aynıdır. Yatık model PCB'ye düz yatar ve üstten ayarlanır. Dik model ise PCB üzerinde ayakta (dikey) durur ve yandan ayarlanır.

PT10 dik trimpot breadboard üzerinde çalışır mı? Dik trimpotların bacak (pin) dizilimi genellikle standart üçgen (önde iki, arkada bir bacak) şeklindedir ve bu pinler breadboard deliklerine uygun (2.54mm veya 5.08mm aralıklarla) yapıdadır. Breadboard üzerinde prototipleme yaparken rahatlıkla kullanabilirsiniz.

PT10 rotoruna takılacak plastik mil (şaft) ürünle birlikte mi gelir? Hayır, PT10 trimpotlar fabrika çıkışı şaftsız (milsiz) satılır. Trimpotu sadece tornavida ile kalibre edecekseniz mile ihtiyacınız yoktur. Eğer dışarıdan elle çevrilebilir bir potansiyometre gibi kullanmak isterseniz, PT10 uyumlu plastik milleri (şaft aksesuarlarını) ayrıca satın almanız gerekir.

Bu trimpot ile bir motorun hızını doğrudan ayarlayabilir miyim? Kullanılması kesinlikle önerilmez. PT10 serisi, sinyal referansları ve kalibrasyon için üretilmiş düşük güçlü (genellikle 0.15W) bileşenlerdir. Üzerinden bir DC motorun çektiği yüksek akımı (Örn: 500mA) geçirirseniz trimpot anında yanar. Motor kontrolü için PT10, daima bir PWM motor sürücü kartına kontrol sinyali vermek amacıyla bağlanmalıdır.
