3D baskıda eksen hareketlerinin pürüzsüzlüğü, doğrudan yataklama sisteminin mekanik toleranslarına bağlıdır. Step motorun dairesel torkunu doğrusal yer değiştirmeye dönüştüren bu bileşenler, 3D Yazıcı Parçaları ekosisteminde sessiz ve kararlı çalışmanın anahtarıdır. Yataklama kalitesi düştüğünde, motor ne kadar güçlü olursa olsun yüzeyde titreşim kaynaklı "ringing" (gölge izi) kusurları oluşması kaçınılmazdır.

Rulmanların Mekanik İşlevi ve Çalışma Mantığı

Rulmanlar, metal yüzeyler arasındaki sürtünme direncini minimize ederek lineer hareketi kolaylaştırır. İç kanallarda dönen bilyalar, statik sürtünmeyi dinamik forma sokar. Bu sayede step motorlar daha az enerjiyle daha yüksek ivmelenme (acceleration) değerlerine ulaşabilir. Mil üzerinde kayan bir kafa, rulman bilyalarının devirdaimi sayesinde mikron düzeyindeki komutları dahi hatasız bir şekilde fiziksel harekete yansıtır.

Yaygın Rulman Tipleri ve Alternatifler

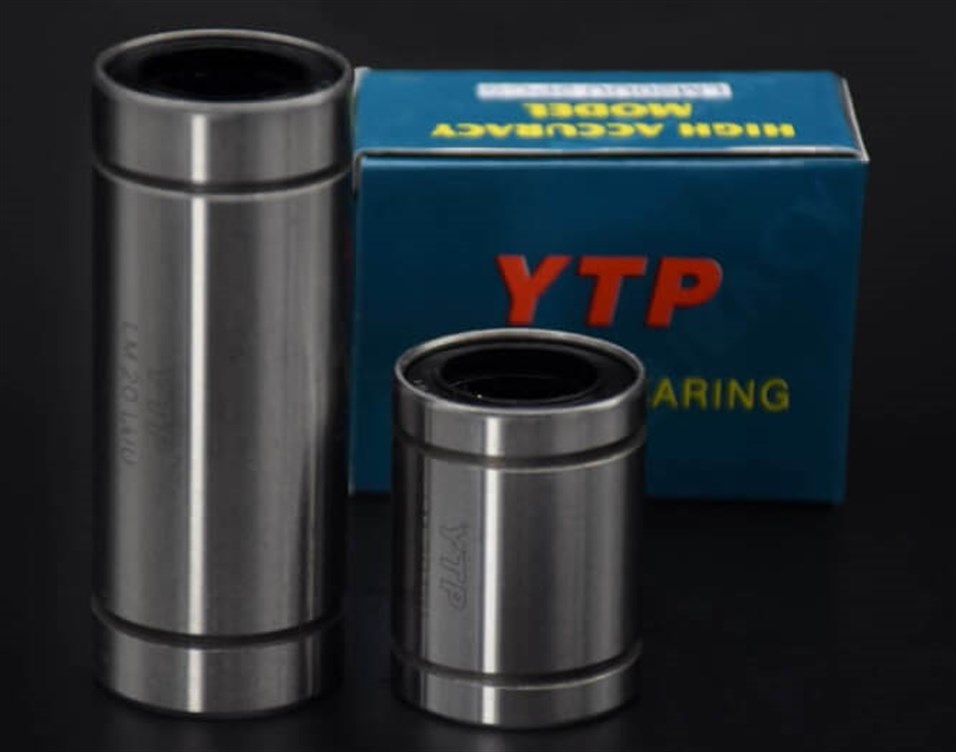

Masaüstü yazıcıların çoğunda 8 mm millerle uyumlu LM8UU serisi lineer rulmanlar kullanılır. Ancak sistem rijitliğini artırmak veya gürültüyü kesmek için farklı yataklama çözümleri tercih edilebilir:

• Çelik Lineer Rulmanlar: Yüksek yük taşıma kapasitesi sunan standart çözümlerdir. Uygun maliyetlidirler ancak düzenli yağlama yapılmadığında gürültülü çalışırlar.

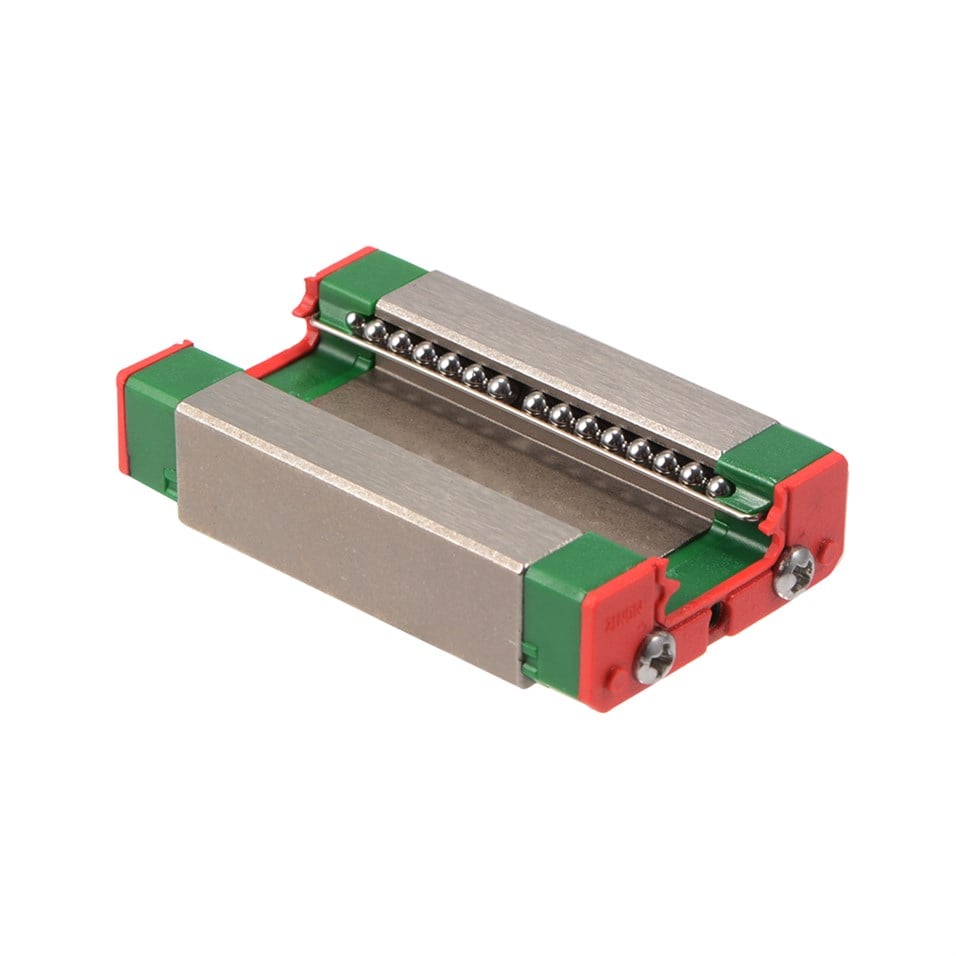

• Lineer Ray (MGN) Sistemleri: 3D Yazıcı Mekanik yapısını üst seviyeye taşıyan bu sistemler, standart millere göre çok daha rijit bir hareket alanı sağlar. Ray üzerindeki arabalar, bilyaların çok daha geniş bir yüzeye basması sayesinde esnemeyi yok eder.

• Polimer Burçlar: Yağlama gerektirmeyen bu yataklar metal sesini tamamen keser. Genellikle Igus türevi materyallerden üretilirler; ancak milin yüzey pürüzsüzlüğü (hard chrome) bu burçların ömrü için kritiktir.

Rulman Arızası: Teşhis ve Belirtiler

Mekanik yorulma veya tozlanma, rulman performansını zamanla düşürür. Eksen hareketi sırasında gelen metalik sürtünme veya takılma sesi, bilyaların yollarında (raceway) deformasyon oluştuğunun göstergesidir. Eğer kafa elle hareket ettirildiğinde mil üzerinde "boşluk" (play) hissediliyorsa, yataklama hassasiyeti kaybolmuştur. Bu durum, baskı yüzeyinde periyodik dalgalanmalara ve boyutsal sapmalara neden olur.

Mekanik Direnç ve Adım Kaçırma İlişkisi

Katman kayması (layer shift) her zaman elektronik bir hata değildir. Rulman içindeki bilyaların kirlenmesi sonucu oluşan anlık mekanik direnç, step motorun tork limitlerini zorlayabilir. Motorun yenemediği bu direnç, sistemin adım kaçırmasına yol açar. Bu süreçte 3D Yazıcı Motor Sürücü üniteleri akımı dengelese de, rulman kaynaklı fiziksel bir takılma ancak mekanik temizlik veya değişimle çözülür.

Teknik Seçim ve Bakım Kriterleri

Rulman değişiminde mil çapı ile rulman iç çapının tolerans uyumu ilk kontrol noktasıdır. Piyasada bulunan düşük kaliteli rulmanlarda bilyaların pürüzlü olması baskıda doğrudan titreşime sebep olur.

• Malzeme: Paslanmaz çelik modeller korozyon direnci sunarken, krom çelik modeller daha yüksek sertlik değerine sahiptir.

• Yağlama: Rulmanlar genellikle nakliye sırasında paslanmaması için ince bir yağ ile gelir. Montaj öncesinde bu yağ temizlenmeli ve lityum bazlı ince greslerle iç kanallar yağlanmalıdır.

• Hizalama: İki paralel mil üzerinde çalışan rulmanların birbirine tam paralel olmaması, "binding" denilen kasıntıya yol açarak motorun zorlanmasına sebep olur.

Sık Sorulan Sorular

LM8UU yerine lineer ray takmak fark yaratır mı? Hassasiyet ve uzun ömür açısından evet. Lineer raylar yükü daha geniş bir yüzeye dağıtır ve esneme yapmaz; ancak montaj hassasiyeti daha yüksektir.

Rulman neden ses yapar? Yetersiz yağlama veya bilyaların aşınarak formunu kaybetmesi gürültüye yol açar. Ayrıca mil üzerindeki derin çizikler de rulmanın takılmasına neden olabilir.

Rulmanlar ne sıklıkla yağlanmalı? Kullanım yoğunluğuna göre her 200-300 saatlik baskı süresinde bir miller temizlenmeli ve rulmanlara uygun teknik yağlar tatbik edilmelidir.

Rulman boşluğu baskıyı nasıl etkiler? Eksenlerdeki boşluk, nozülün her katmanda aynı noktaya inmesini engeller. Bu da yüzeyde zikzaklı bir görüntüye ve ölçüsel hatalara yol açar.
