3D yazıcılar, yüksek akım çeken ısıtıcılar ile düşük voltajlı veri sinyallerinin eş zamanlı yönetildiği cihazlardır. Anakarttan gelen bir komutun veya sensörden dönen verinin kesintiye uğraması, saatlerce süren üretimin tek bir saniyede başarısız olması demektir. Kablo tesisatı, 3D Yazıcı Parçaları içinde en yüksek mekanik strese ve sürekli bükülmeye maruz kalan bileşen grubu olduğundan, zamanla "metal yorulması" kaynaklı iletim sorunları yaşanması olağandır.

İletim Türlerine Göre Kablo Grupları

FDM sistemlerinde kablolar taşıdıkları yükün niteliğine göre ayrışır. Güç hatları yüksek Amper değerlerine dayanmak zorundayken, sinyal hatları elektromanyetik parazitlerden korunmalıdır.

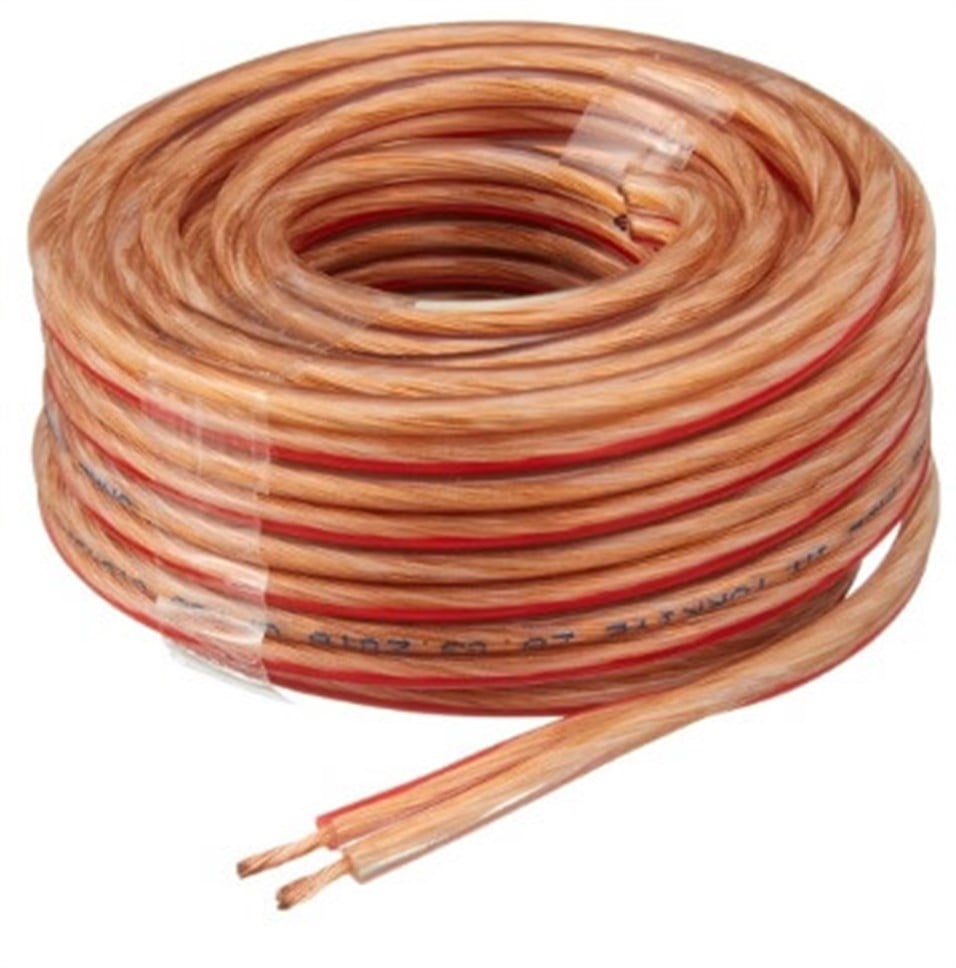

• Güç ve Isıtıcı Hatları: Güç kaynağı (PSU) çıkışları ve tabla/hotend ısıtıcıları için kullanılan, kalın kesitli hatlardır.

• Sinyal ve Sensör Hatları: Termistör, limit anahtarı (endstop) ve otomatik seviyeleme probları gibi hassas veri taşıyan ince kablolardır.

• Step Motor Hatları: Genellikle 4 telli yapıya sahip, motor fazlarını anakart sürücülerinden aldığı akımla besleyen tesisat grubudur.

Isıtıcı ve Sensör Bağlantılarında Malzeme Seçimi

Isıtma sistemindeki kablo grubunun temel düşmanı sıcaklık ve tekrarlanan hareketin yarattığı fiziksel yorgunluktur. Standart PVC izoleli kablolar, hotend gibi sıcak bölgelerde zamanla sertleşerek içten kırılma eğilimi gösterir. Bu durumun önüne geçmek için 3D Yazıcı Isıtıcı ve NTC bileşenlerine giden yollarda esnekliğini koruyan silikon izoleli kablolar kullanılır.

Özellikle ısıtıcı tabla gibi sürekli hareket eden ve 10-15 Amper bandında akım çeken parçalarda, kablo kesitinin (AWG) çekilen güce uygunluğu teknik bir zorunluluktur. Yetersiz kesit, iletken üzerinde direnç oluşturarak kablonun ısınmasına ve voltaj düşümüne yol açar; bu da tablanın geç ısınmasına veya yangın riskine sebebiyet verebilir.

Kontrol Kartı ve Motor Entegrasyonu

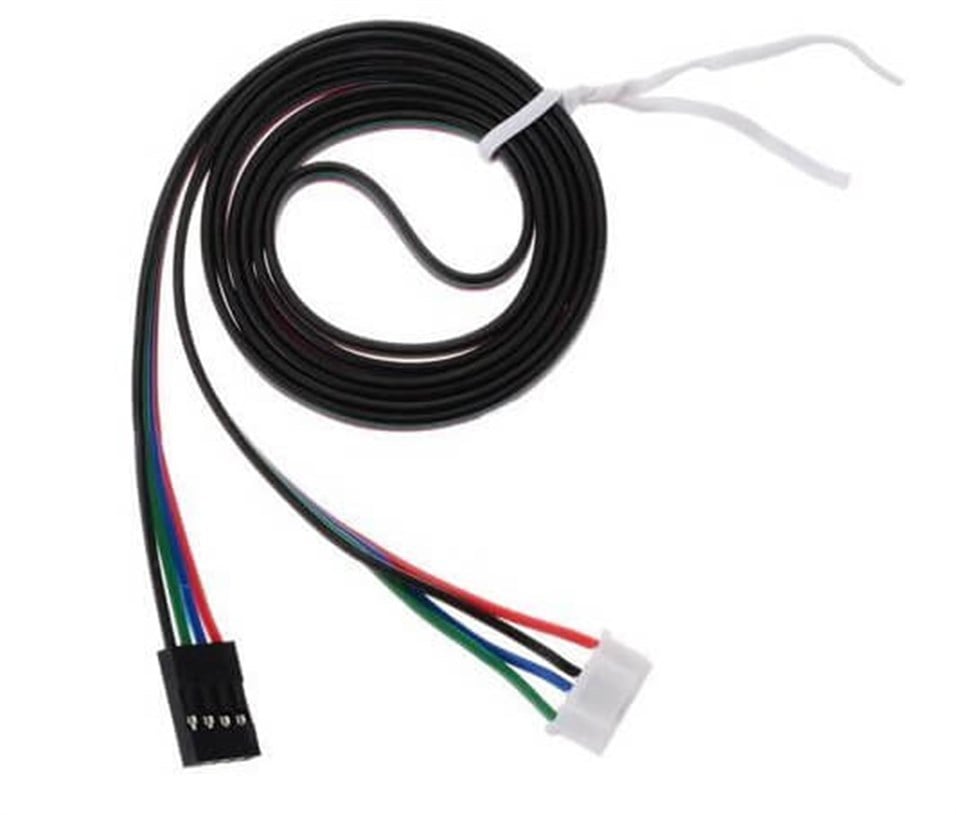

Step motor bağlantıları genellikle JST-XH veya DuPont tipi konnektörler üzerinden yapılır. Tesisattaki bir temassızlık, motorun tork kaybetmesine veya sadece bir yöne dönmesine neden olur. 3D Yazıcı Elektronik sistemlerinde klemens bağlantılarının tam oturması şarttır.

Gevşek kablo uçları, çalışma esnasında "ark" oluşturarak anakart soketlerini eritebilir. Bu riskin önüne geçmek için kablo uçlarının çıplak bırakılması yerine yüksük (ferrule) ile sonlandırılması, temas yüzeyini artırarak direnci minimize eder. Hareketli eksenlerdeki kablo yükünü yönetmek için kullanılan "drag chain" (kablo zinciri) yapıları, bükülme yarıçapını kontrol altında tutarak iç iletkenlerin ömrünü uzatır.

Kablo Arızaları ve Teşhis Yöntemleri

Kablo kaynaklı sorunlar genellikle süreksiz (intermittent) hatalar olduğu için tespiti zordur. Donanımda şu belirtiler gözlemleniyorsa tesisatın fiziksel kondisyonu sorgulanmalıdır:

1. Sıcaklık Sıçramaları: Ekranda görülen ani ve büyük sıcaklık değişimleri genellikle sensör hattındaki mikro kırılmaların işaretidir.

2. Rastgele Resetler: Ana güç hattındaki gevşeklik veya klemenslerdeki aşırı ısınma sonucu sistemin anlık voltaj çökmesi yaşamasıdır.

3. Eksen Titremesi: Motor kablosunun belirli bir bükülme açısında temassızlık yapması sonucu motor fazının birinin devre dışı kalmasıdır.

4. İzolasyon Sertleşmesi: Kablo dış kılıfında kararma veya aşırı sertleşme görülmesi, hattın kapasitesinden fazla yüklendiğini gösterir.

Teknik Seçim Kriterleri

Kablo yenilenirken sadece uzunluk değil, akım taşıma kapasitesi (Amper) ilk kriter olmalıdır. 24V sistemlerde akım 12V'a göre düşük olsa dahi, yüksek watt değerine sahip tablalar için 14-16 AWG gibi kalın kesitli kablolar tercih edilmelidir. Sinyal hatlarında ise elektromanyetik parazitleri önlemek için ekranlı (shielded) kablolar, sensör verilerinin doğruluğunu garanti altına alır. Konnektör kalitesi, montaj sonrası "jitter" (sinyal kararsızlığı) sorunlarını önlemek adına göz ardı edilmemesi gereken bir detaydır.

Sık Sorulan Sorular

Silikon kablo neden standart PVC kablodan daha iyidir? Silikon izolasyon 200°C ve üzeri sıcaklıklara dayanır. Ayrıca çok daha yüksek esneme kabiliyetine sahiptir; bu da hareketli eksenlerdeki yorulma kırılmalarını geciktirir.

Yanlış kablo kesiti (AWG) ne gibi riskler doğurur? İnce kablo üzerinden yüksek akım geçmesi direnci artırır. Kablo ısınır, izolasyon erir ve uzun vadede kısa devre kaynaklı yangın riski oluşur.

Step motor kablosu ters bağlanırsa ne olur? Genellikle motor sadece ters yöne döner. Ancak faz sıralaması tamamen yanlışsa motor dönmek yerine olduğu yerde titrer ve hızla ısınmaya başlar.

Kablo ısınması hangi noktada tehlikelidir? Hafif bir ılıma normaldir ancak kablonun elle tutulamayacak kadar ısınması, kesitin yetersiz olduğunu veya bağlantı noktasında oksitlenme/gevşeklik bulunduğunu gösterir.
