FDM teknolojisinde ham maddenin akışkanlık kazanması ve yüzeye tutunması, milisaniyelik verilerle yönetilen bir ısıl döngüye bağlıdır. Isıtıcı kartuşlar elektrik enerjisini termal güce dönüştürürken, NTC sensörler bu gücü denetleyen bir geri bildirim mekanizması olarak çalışır. Isıl kontrolün bozulması sadece baskı hatalarına değil, donanımın fiziksel güvenliğine de doğrudan etki eder. Bu iki bileşen, 3D Yazıcı Parçaları ekosisteminde birbirine bağımlı çalışan en kritik ikiliyi oluşturur.

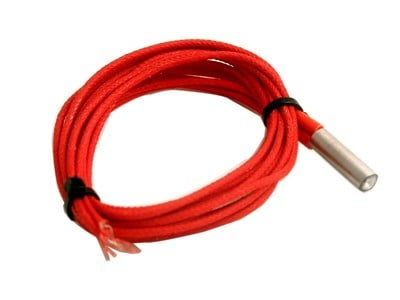

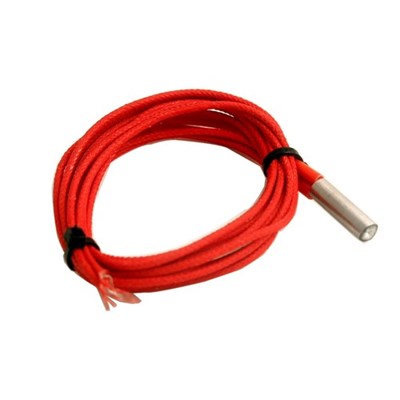

Isıtıcı Kartuş: Termal Güç Kaynağı

Isıtıcı kartuş, içinde yüksek dirençli teller barındıran ve elektrik enerjisini Joule etkisiyle ısıya çeviren metal bir kapsüldür. Hotend bloğuna yerleştirilen bu parça, filamentin erime sıcaklığına (200°C - 300°C+) dakikalar içinde ulaşılmasını sağlar.

Genellikle 12V veya 24V seçenekleriyle sunulan bu kartuşlar, 40W ile 60W arasında değişen güç değerlerine sahiptir. Yüksek watt değeri, sıcaklığın daha hızlı yükselmesine olanak tanır ancak kontrol edilmediğinde sıcaklık aşımı (overshoot) riskini de beraberinde getirir. Kartuşun metal gövdesinin blokla tam temas etmesi, ısı iletim verimliliği ve komponent ömrü açısından teknik bir zorunluluktur.

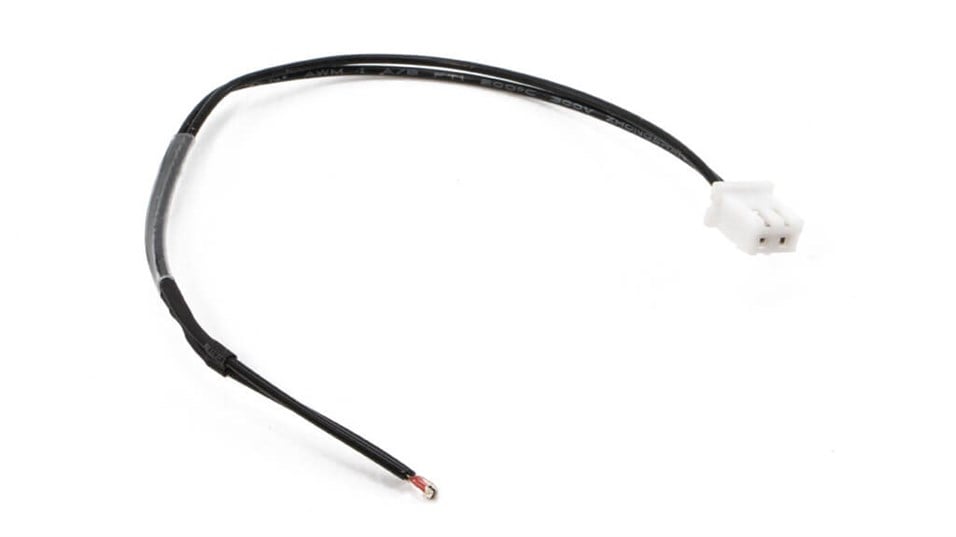

NTC (Termistör) ve Geri Bildirim Mantığı

NTC (Negative Temperature Coefficient), sıcaklık arttıkça direnci düşen bir sensör tipidir. 3D yazıcılarda standart kabul edilen 100k Ohm değerindeki termistörler, sıcaklık verisini analog bir sinyal olarak 3D Yazıcı Elektronik kontrol ünitesine iletir.

Anakart işlemcisi, bu direnç değişimini "Beta" değerine göre yorumlayarak dijital sıcaklık verisine dönüştürür. Sensörden gelen veri kesildiğinde veya kısa devre oluştuğunda, "Thermal Runaway" adı verilen güvenlik protokolü devreye girer. Bu sistem, kontrolsüz ısınmayı önlemek için ısıtıcıya giden gücü anında keserek yangın riskini minimize eder.

Hotend ve Tabla Sıcaklık Kontrolü

Sıcaklık yönetimi sadece hotend ile sınırlı değildir. Baskının yüzeye yapışması ve warping sorununun önlenmesi için 3D Yazıcı Isıtıcı Tabla birimindeki sıcaklığın da kararlı bir şekilde denetlenmesi gerekir.

Sistemin hedeflenen derecede sabit kalmasını sağlayan mekanizma PID (Proportional-Integral-Derivative) kontrol algoritmasıdır. PID, ısıtıcıya giden gücü anlık olarak modüle ederek ortam havasından kaynaklanan dalgalanmaları önler. Isıtıcı veya NTC fark etmeksizin, herhangi bir parça değişiminden sonra PID kalibrasyonu yapılması, sıcaklık eğrisinin kararlı hale getirilmesi için şarttır.

Isıtıcı ve NTC Arızalarında Teşhis

Isıl sistemdeki hatalar genellikle yazılım ekranındaki hata kodlarıyla kendini belli eder:

• MINTEMP Hatası: Termistör kablosunun kopması veya sensörün yuvadan çıkması sonucu sıcaklığın oda sıcaklığının altında okunmasıdır.

• MAXTEMP Hatası: Sensör uçlarının birbirine değerek kısa devre yapması sonucu sıcaklığın maksimum (300°C+) olarak algılanmasıdır.

• Sıcaklık Dalgalanması: PID ayarlarının bozulması veya ısıtıcı kartuşun ömrünü tamamlayarak düzensiz güç çekmesi sonucu sıcaklık grafiğinin zikzak yapmasıdır.

Teknik Seçim Kriterleri

Parça seçiminde ilk kural voltaj uyumudur; 24V sisteme 12V ısıtıcı takılması donanımın saniyeler içinde yanmasına yol açar. Sensör tarafında cam kapsül tipi termistörler yaygın olsa da, yüksek sıcaklıklar için metal kılıflı sensörler daha stabil sonuçlar verir. Ayrıca sensörün firmware üzerinde tanımlı olan direnç tipiyle örtüşmesi, sıcaklığın doğru okunması için kritiktir. Soket yapısı ve kablo uzunluğu da montaj kolaylığı açısından göz önünde bulundurulmalıdır.

Sık Sorulan Sorular

100k NTC nedir? 25°C oda sıcaklığında 100.000 Ohm direnç gösteren sıcaklık sensörüdür. Endüstrideki 3D yazıcıların büyük çoğunluğunda bu standart kullanılır.

Isıtıcı kartuş kaç watt olmalı? Standart yazıcılar için 40W genellikle yeterlidir. Ancak yüksek hızlarda baskı alınıyorsa veya çok büyük nozzle çapları tercih ediliyorsa, ısı kaybını kompanse etmek için 50W veya 60W kartuşlara geçiş yapılabilir.

NTC yanlış bağlanırsa ne olur? Termistörün bir yönü (artı/eksi) yoktur; ancak anakart üzerindeki yanlış pine bağlanması veya kısa devre yaptırılması analog giriş portuna kalıcı zarar verebilir.

PID ayarı neden gerekir? Her ısıtıcı kartuşun ısıtma hızı ve her hotend bloğunun ısı tutma kapasitesi farklıdır. PID ayarı, bu donanımsal farkları yazılıma tanıtarak sıcaklığın hedef değerde milimetrik olarak sabit kalmasını sağlar.
