FDM yazıcıların uç birimindeki erime süreci, ısının milimetrik bir alanda hapsedilmesine dayanır. Isıtıcı blok enerjiyi nozzle ucuna iletirken, barel bu ısının yukarıya, yani soğutucu bölgeye tırmanmasını engelleyen bir termal bariyer görevi görür. Bu iki komponent arasındaki fiziksel uyum ve materyal kalitesi, 3D Yazıcı Parçaları ekosistemi içinde tıkanma sorunlarının ve akış kararsızlıklarının ana belirleyicisidir.

Isıtıcı Blok (Heat Block) Nedir?

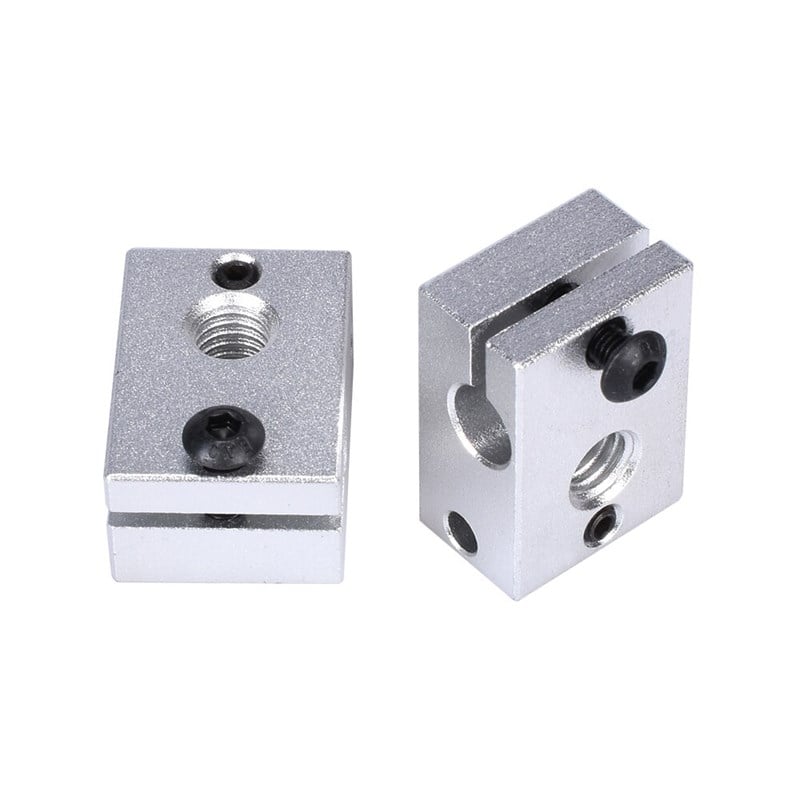

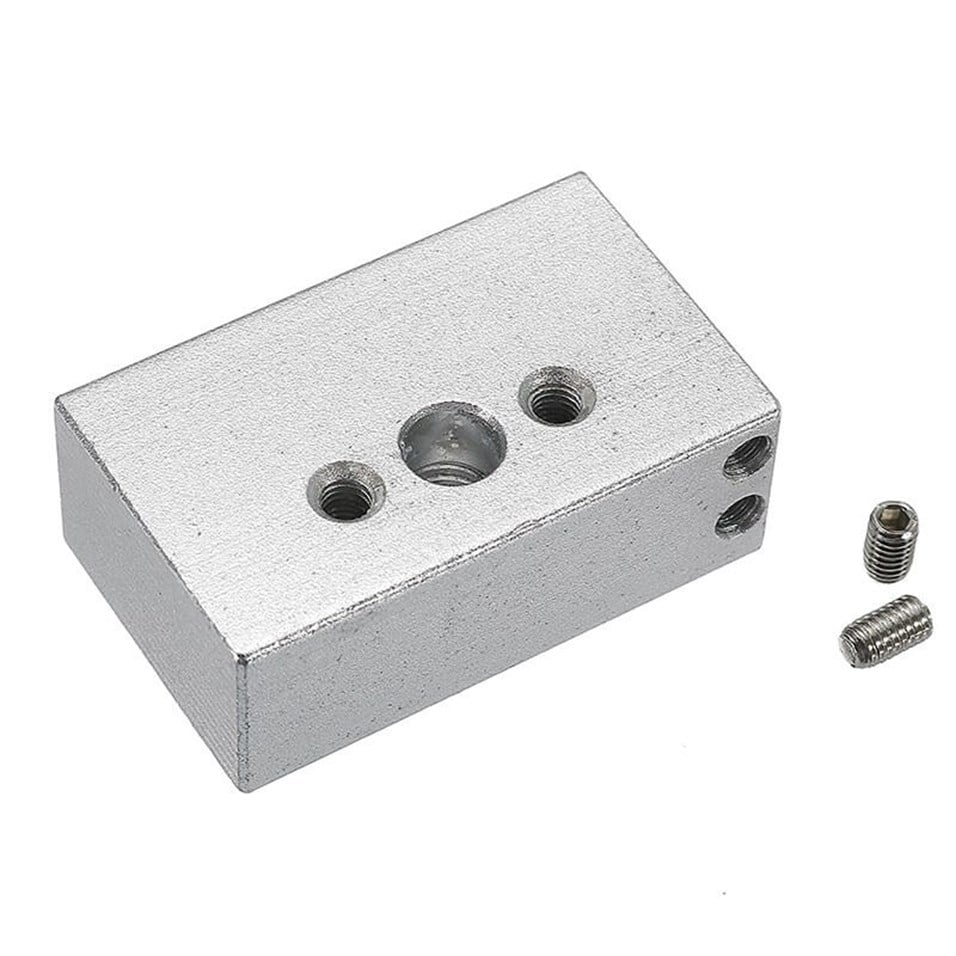

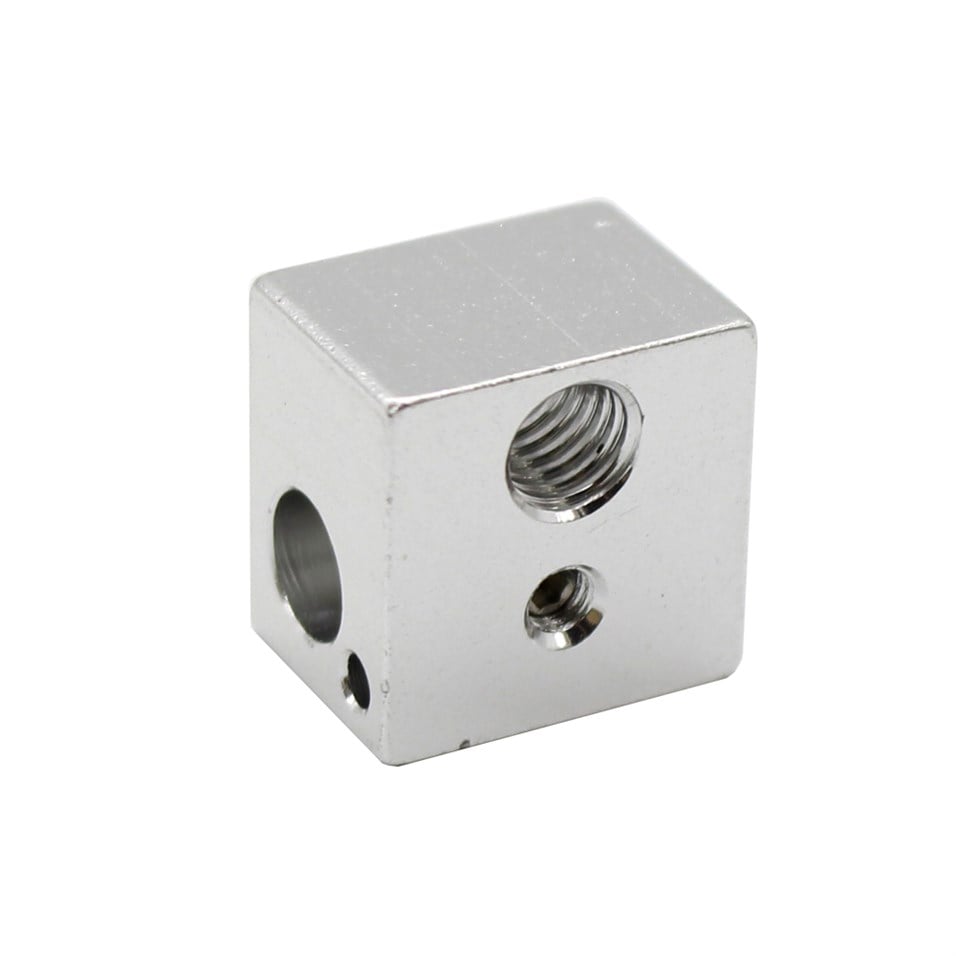

Isıtıcı blok, ısıtıcı kartuşun ürettiği enerjiyi toplayıp nozzle ve barel bileşenlerine dağıtan bir dağıtıcıdır. Genellikle yüksek ısıl iletkenliğe sahip alüminyum alaşımlardan üretilir. Buna karşın, yüksek sıcaklık gerektiren mühendislik plastikleri için nikel kaplı bakır bloklar tercih edilir. Bloğun tasarımı, sıcaklık sensörünün ve ısıtıcı kartuşun yüzeyle tam temas etmesini sağlamalıdır. Montaj esnasında nozzle ile barelin blok içinde birbirine "alın alına" tam baskı uygulaması, sızıntıların (leaking) önlenmesi için teknik bir mecburiyettir.

Barel (Heat Break) Fonksiyonu

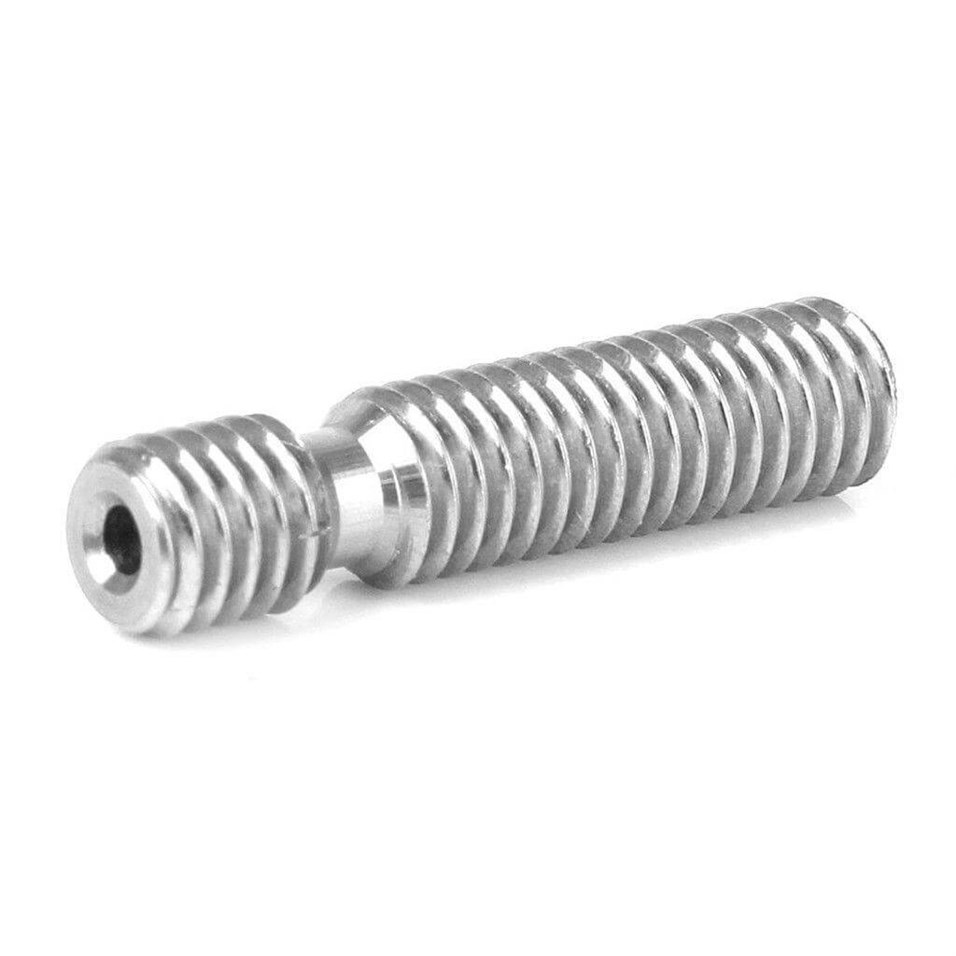

Barel, hotend sisteminin "soğuk" ve "sıcak" bölgeleri arasındaki keskin sınırı çizer. İdeal bir barel, içinden geçen filamentin sadece nozzle ucuna ulaştığında erimesi için düşük termal iletkenliğe sahip olmalıdır. Standart paslanmaz çelik bareller PLA için yeterlidir; ancak yüksek sıcaklık operasyonlarında titanyum alaşımlı veya bimetal (bakır ve çelik birleşimi) bareller devreye girer. Titanyumun düşük iletimi, ısının yukarı sızarak filamentin erkenden şişmesine (heat creep) mani olur.

All-Metal ve PTFE Sistem Farkı

Sistem seçimi, basılacak filament türüne göre optimize edilmelidir:

PTFE Astarlı (Lined) Sistemler: Barel içinde nozzle ucuna kadar uzanan bir teflon tüp barındırır. PLA baskılarında düşük sürtünme sağlar fakat 240°C üzerinde teflon yapısı bozulmaya başlar.
All-Metal Sistemler: İç kısımları tamamen metalden işlenmiştir. 300°C ve üzeri sıcaklıklara dayanıklıdır; ABS, Naylon ve Karbon Fiber katkılı materyaller için zorunludur.

Modern bir 3D Yazıcı Hotend kurulumunda, all-metal sistemlerin sunduğu geniş materyal desteği endüstriyel standart haline gelmiştir. Ancak bu sistemlerde barel iç yüzeyinin ayna pürüzsüzlüğünde işlenmiş olması, geri çekme (retraction) sırasında tıkanmaları önlemek adına kritiktir.

Isı Kontrolü ve Termal Stabilite

Barel tasarımı zayıf olduğunda ısı yukarıya sızarak soğutucu blokta (heatsink) birikmeye başlar. Bu durum filamentin nozula ulaşmadan yumuşayarak barel duvarına yapışmasına sebebiyet verir. Sıcaklık kararlılığını denetleyen 3D Yazıcı Isıtıcı ve NTC bileşenleri bloktaki ısıyı ölçerken, barel bu ısının kontrol dışı yayılmasını durdurur. Sıcaklık grafiğinde ani dalgalanmalar görülüyorsa, barel ile soğutucu blok arasındaki termal macunun yenilenmesi gerekebilir.

Blok ve Barel Arızalarında Teşhis

Donanım kaynaklı sızıntı ve tıkanmalar genellikle montaj hatalarından veya materyal yorulmasından kaynaklanır. Blok sızıntısı, nozzle ve barel blok içinde tam oturmadığında erimiş filamentin vida dişlerinden dışarı sızmasıyla oluşur; bu da genellikle nozzle değişiminin soğukken yapılmasının bir sonucudur. Baskının ilk 30-60 dakikasından sonra gerçekleşen ani tıkanmalar (heat creep), barelin ısıyı yukarı kaçırdığının en net göstergesidir. Alüminyum bloklar yumuşak olduğu için aşırı sıkma, dişlerin bozulmasına ve sistemin hava almasına yol açar.

Teknik Seçim Kriterleri

Yeni bir komponent tercih ederken vida dişi standardı (genellikle M6) ilk kontrol noktasıdır. Creality modelleri için MK8 standartları geçerliyken, E3D V6 ekosistemi farklı uzunluk ve diş yapısı sunar. Karbon fiber katkılı filamentlerle çalışılacaksa, aşındırıcı etkiye dayanıklı yüzey kaplamalı ürünler tercih edilmelidir.

Sık Sorulan Sorular

Titanium barel gerçekten gerekli mi? Eğer 250°C üzerine çıkıyor veya ABS/PETG gibi malzemelerle uzun baskılar alıyorsanız, titanyumun sunduğu termal bariyer performansı tıkanma riskini %80 oranında azaltır.

PTFE mi all-metal mi tercih etmeliyim? Sadece PLA basıyorsanız PTFE sistemler daha pürüzsüz bir akış sunabilir. Ancak her türlü materyale açık olmak istiyorsanız all-metal bir sisteme geçmek daha mantıklıdır.

Barel değişince PID kalibrasyonu gerekir mi? Evet. Barelin ve bloğun ısıl kütlesi değiştiği için ısıtıcının tepki süresi farklılaşır. Kararlı bir sıcaklık eğrisi için kalibrasyon şarttır.
