FDM tabanlı üretim süreçlerinde hareketin pürüzsüzlüğü ve akustik konfor, step motorların nasıl sürüldüğüne bağlıdır. Anakarttan gelen dijital adım (pulse) ve yön sinyallerini motor sargılarına giden fiziksel akıma dönüştüren bu modüller, 3D Yazıcı Elektronik sisteminin en yoğun ısıl yük altındaki bileşenleridir. Sürücü kalitesi, sadece sessizliği değil; yüzeydeki "salmon skin" denilen istenmeyen dalgalanmaların minimize edilmesini de doğrudan etkiler.
Motor Sürücü Nedir ve Ne İşe Yarar?
Step motorlar, standart DC motorların aksine belirli bir açıyla (genellikle 1.8°) dönen elektromekanik aygıtlardır. Sürücünün görevi, bir tam adımı daha küçük parçalara bölerek motorun daha akıcı dönmesini sağlamaktır. "Mikrostep" (microstepping) olarak adlandırılan bu işlemde, sürücü faz akımlarını sinüs dalga formuna yaklaştırarak titreşimi sönümler. 1/16 mikrostep seviyesi standart kabul edilirken, modern sürücüler 1/256 seviyesine kadar interpolasyon yaparak motor sesini insan kulağının duyamayacağı frekanslara taşır.
Yaygın Motor Sürücü Modelleri

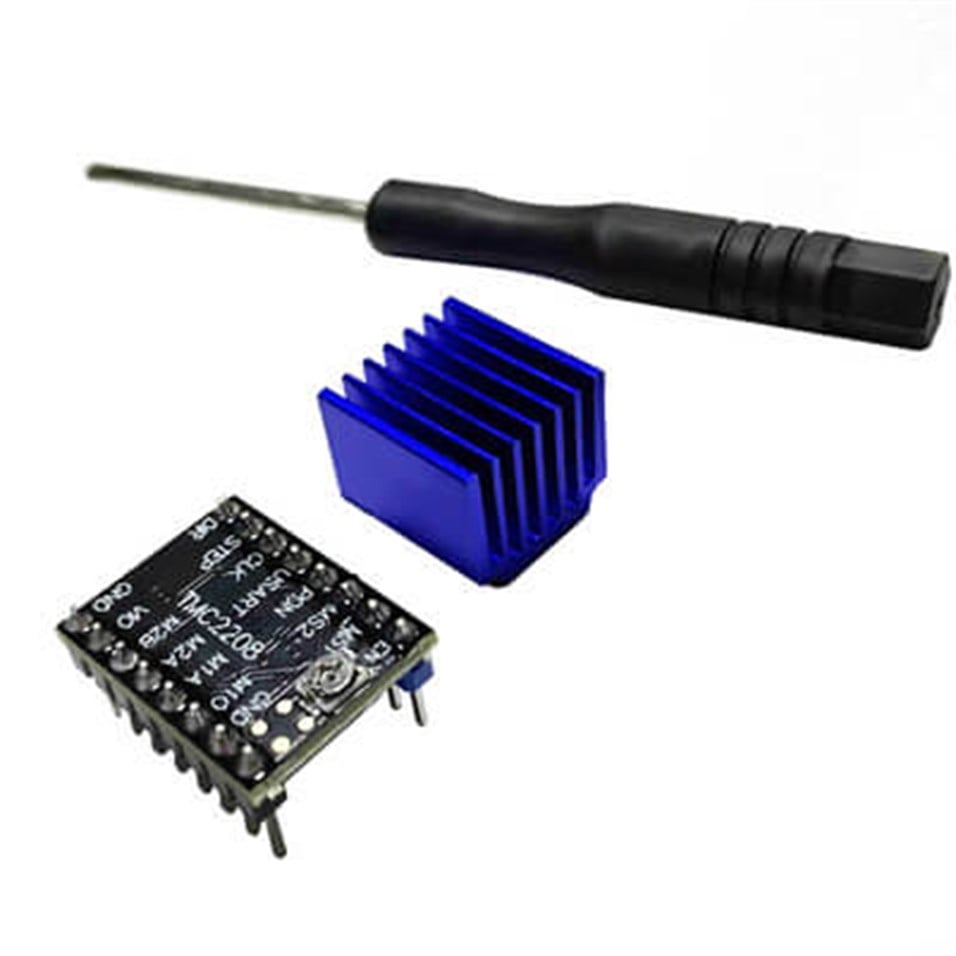

Piyasada mekanik tork ve sessizlik dengesine göre farklı sürücü ekolleri bulunur. A4988, yüksek akım kapasitesi ve dayanıklılığı ile bilinse de motorlardan tiz bir çalışma sesi çıkmasına neden olur. Buna karşın, Trinamic tarafından geliştirilen TMC2208 ve TMC2209 modelleri sessizliği önceliğe alır. TMC2209, selefine göre daha düşük iç dirence (RDSon) sahiptir. Bu teknik detay, sürücünün daha az ısınmasını ve dolayısıyla daha stabil çalışmasını sağlar. Ayrıca StallGuard teknolojisi sayesinde motorun zorlandığı anı algılayıp fiziksel bir anahtara ihtiyaç duymadan eksen sıfırlama (sensorless homing) yapılmasına imkan tanır.
Sessiz Baskı ve Sürüş Algoritmaları
TMC serisi sürücülerin sunduğu sessizliğin teknik dayanağı StealthChop ve SpreadCycle algoritmalarıdır. StealthChop, akımı voltaj modülasyonu ile kontrol ederek manyetik gürültüyü tamamen keser; bu mod sabit hızlardaki hobi baskıları için idealdir. SpreadCycle ise yüksek hızlarda ve ani yön değişimlerinde motorun tork kaybetmemesi için akımı daha dinamik bir döngüde yönetir. Çoğu kullanıcı, düşük hızlarda sessizlik, yüksek hızlarda ise performans için bu iki mod arasında otomatik geçiş sağlayan hibrit ayarları tercih eder.
Voltaj ve Vref Ayarı: Teknik Zorunluluklar
Motorun ne kadar güçle döneceği, sürücü üzerindeki potansiyometre veya yazılım (UART modunda) üzerinden belirlenen Vref (Voltaj Referansı) değeriyle yönetilir. Vref değerinin motorun nominal akım değerinden yüksek ayarlanması, donanımın aşırı ısınarak termal korumaya geçmesine yol açar. Bu tür ısınma sorunları, sistemdeki diğer 3D Yazıcı Sensör üniteleri üzerinden gelen hata verileriyle birleştiğinde cihazın güvenli modda durmasına sebep olabilir. Öte yandan, gereğinden düşük Vref ayarı ise motorun tork kaybederek katman kayması (layer shift) yaşamasıyla sonuçlanır.
Arıza Teşhisi: Sürücü Sorunları Nasıl Anlaşılır?
Sürücü kaynaklı hatalar genellikle mekanik bir takılma ile karıştırılır. Motorun dönmek yerine sadece titremesi, genellikle sürücü fazlarından birinin yandığına veya motor kablosundaki temassızlığa işaret eder. Eğer baskı sırasında rastgele katman kaymaları yaşanıyorsa, sürücü üzerindeki soğutucu bloğun (heatsink) yetersiz hava akışı nedeniyle ısınması ve sürücünün kendini kısa süreliğine kapatması muhtemeldir. Bu durumda soğutma sisteminin periyodik bakımı ve sürücü akım limitlerinin kontrol edilmesi gerekir.
Seçim Kriterleri ve Donanım Uyumu
Yeni bir sürücü tercih ederken anakartın yuva yapısı (socketed) ilk kontrol noktasıdır; zira entegre sürücülü kartlarda komponent değişimi profesyonel ekipman gerektiren bir müdahaledir. Ayrıca, yazıcının diğer 3D Yazıcı Parçaları ile voltaj uyumu (12V veya 24V) ve kullanılan işlemcinin mikrostep interpolasyon kapasitesi de göz önünde bulundurulmalıdır. Marlin veya Klipper gibi firmware yazılımlarında sürücü tipine göre pin tanımlamalarının yapılması, montaj sonrası ilk test baskısı için zorunlu bir teknik adımdır.
Sık Sorulan Sorular
TMC2209 kullanmak torku düşürür mü? Hayır. Doğru akım ayarı ve uygun soğutma ile TMC2209, A4988'e göre çok daha stabil ve benzer tork değerlerinde çalışır.
Vref ölçerken multimetreyi nereye değdirmeliyim? Pozitif uç sürücü üzerindeki küçük potansiyometre vidasına, negatif uç ise genellikle anakartın güç girişindeki eksi (GND) terminaline değdirilmelidir.
Sürücü değişiminden sonra motor ters yöne dönüyor, normal mi? Evet. Farklı sürücü mimarileri (örneğin A4988'den TMC'ye geçiş) motorun faz sıralamasını tersine çevirebilir. Bu durum yazılım üzerinden tek bir komutla düzeltilebilir.
Sürücü üzerindeki soğutucu bloğu (heatsink) yapıştırmak şart mı? Özellikle sessiz sürücüler (TMC) çalışma prensipleri gereği ısı üretirler. Heatsink olmadan kullanılan sürücüler dakikalar içinde aşırı ısınma korumasına girerek baskıyı durdurur.
