Elektronik projelerde her komponent doğrudan breadboard veya delikli pertinaks üzerinde kullanılamaz. Özellikle SMD entegreler, küçük paketli sensörler, dönüştürücü entegreleri ve mikrodenetleyiciler lehimleme açısından daha zorlayıcıdır. Bu noktada SMD DIP çevirici PCB kartları, küçük paketli SMD bileşenleri daha kullanışlı DIP formuna dönüştürerek prototip geliştirme sürecini kolaylaştırır.

SMD DIP çevirici PCB kartları; elektronik tasarım, hobi projeleri, Arduino destekli devreler, breadboard testleri, entegre denemeleri, sensör bağlantıları ve özel devre prototiplerinde kullanılan yardımcı baskı devre kartlarıdır. Özellikle SMD komponentleri delikli yapıya uyarlamak isteyen kullanıcılar için pratik bir çözüm sunar.

SMD DIP Çevirici PCB Nedir?

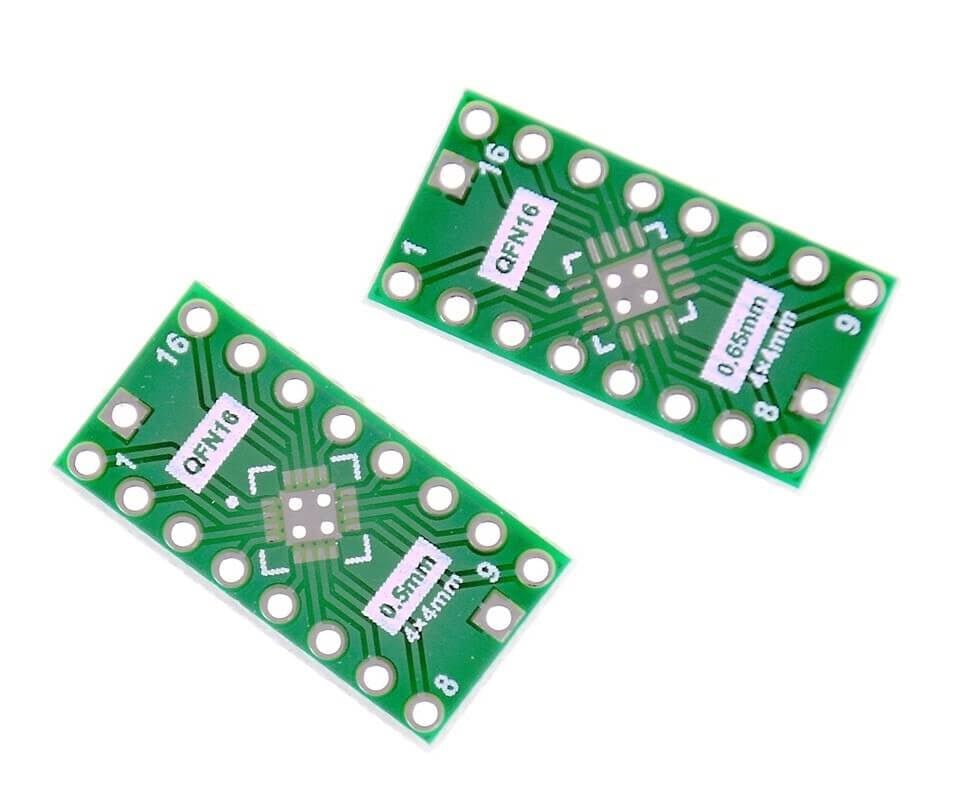

SMD DIP çevirici PCB, yüzey montajlı SMD komponentlerin daha kolay kullanılabilmesi için tasarlanmış dönüştürücü baskı devre kartıdır. Bu kartlar, küçük bacak aralığına sahip SMD entegreleri daha geniş pin aralığına sahip DIP yapısına dönüştürür.

Böylece SMD komponentler:

• Breadboard üzerinde kullanılabilir.
• Delikli pertinaks devrelere bağlanabilir.
• Jumper kablolarla test edilebilir.
• Prototip devrelerde daha kolay denenebilir.
• Mikrodenetleyici veya sensör kartlarına entegre edilebilir.
• Lehimleme sonrası daha düzenli bağlantı sunabilir.

Özellikle SMD paketli entegrelerle çalışırken doğrudan kablo lehimlemek yerine çevirici PCB kullanmak çok daha temiz ve güvenli bir yöntemdir.

SMD DIP Çevirici PCB Ne İşe Yarar?

SMD DIP çevirici PCB kartları, SMD komponentlerin prototipleme ortamlarında daha rahat kullanılmasını sağlar. Bu ürünler, küçük paketli bileşenleri daha kolay lehimlenebilir ve bağlanabilir hale getirir.

Yaygın kullanım alanları:

• SMD entegreleri breadboard üzerinde test etme
• SOIC, SOP, TSSOP gibi paketleri DIP forma çevirme
• Sensör ve entegre denemeleri
• Özel devre prototipleri
• Arduino ve mikrodenetleyici projeleri
• PCB tasarımı öncesi devre doğrulama
• Delikli pertinaks üzerinde SMD komponent kullanma
• Eğitim ve laboratuvar uygulamaları
• Hızlı devre geliştirme çalışmaları
• Entegre pinlerini daha erişilebilir hale getirme

Özellikle “bu SMD entegreyi breadboard’da nasıl denerim?” sorusunun cevabı çoğu zaman SMD DIP çevirici PCB kartıdır.

SMD DIP Çevirici PCB Hangi Projelerde Kullanılır?

SMD DIP çevirici PCB kartları, prototipleme ve test süreçlerinde oldukça geniş kullanım alanına sahiptir.

Breadboard Prototip Projeleri

Breadboard, hızlı devre kurmak için pratik bir araçtır; ancak SMD komponentler doğrudan breadboard’a takılamaz. SMD DIP çevirici PCB, bu sorunu çözerek SMD entegrelerin breadboard üzerinde kullanılmasını sağlar.

Kullanım örnekleri:

• SMD sensör entegresi test etme
• SOIC paketli entegreyi breadboard’a takma
• Mikrodenetleyici çevre devresi deneme
• Regülatör veya dönüştürücü entegre testleri
• Seri haberleşme entegreleri deneme
• Devreyi PCB öncesi doğrulama

Bu sayede özel PCB üretimine geçmeden önce devrenin çalışıp çalışmadığı pratik şekilde test edilebilir.

SMD Entegre Testleri

Birçok modern entegre yalnızca SMD paketle üretilir. Bu entegreleri doğrudan deney devresinde kullanmak zor olabilir. SMD DIP çevirici kartlar, entegre pinlerini daha erişilebilir hale getirir.

Kullanım alanları:

• Op-amp entegreleri
• Voltaj regülatörleri
• Haberleşme entegreleri
• Motor sürücü entegreleri
• Sensör arayüz entegreleri
• ADC / DAC entegreleri
• Lojik entegreler

SMD entegreyi çevirici PCB üzerine lehimledikten sonra header pinlerle daha kolay bağlantı yapılabilir.

Arduino ve Mikrodenetleyici Projeleri

Arduino, ESP32, Raspberry Pi Pico veya farklı mikrodenetleyici kartlarıyla çalışan projelerde SMD komponentleri test etmek için çevirici PCB kartları kullanılabilir.

Örnek projeler:

• SMD sensörü Arduino ile okuma
• SMD haberleşme entegresini test etme
• Seviye dönüştürücü entegre denemesi
• Özel sensör kartı prototipi
• I2C / SPI / UART entegreleri test etme
• Mikrodenetleyici destek devresi oluşturma

Bu kullanım, özellikle hazır modülü bulunmayan entegrelerle çalışırken büyük kolaylık sağlar.

Delikli Pertinaks ve Kalıcı Prototipler

Breadboard dışında delikli pertinaks veya lehimli prototip kartlarında da SMD DIP çevirici PCB kullanılabilir. Böylece SMD entegre kalıcı devreye daha düzenli şekilde entegre edilir.

Kullanım alanları:

• Delikli devre kartında SMD entegre kullanımı
• Kalıcı prototip devre oluşturma
• Eğitim setleri
• Test devresi hazırlama
• Modüler devre tasarımı
• Küçük seri deneme üretimleri

Bu yöntem, doğrudan SMD entegreye kablo lehimlemekten daha sağlam ve düzenli bir yapı sunar.

SMD DIP Çevirici PCB Seçerken Nelere Dikkat Edilmeli?

SMD DIP çevirici PCB seçerken en önemli konu, kullanacağınız komponentin paket tipi ve bacak aralığıdır. Her SMD entegre her çevirici karta uymaz.

Paket Tipi Uyumluluğu

SMD komponentler farklı paket yapılarında olabilir. Çevirici PCB seçerken entegre paketinizle kartın uyumlu olduğundan emin olmanız gerekir.

Yaygın paket tipleri:

• SOIC
• SOP
• SSOP
• TSSOP
• MSOP
• SOT
• QFN
• QFP

Paket tipi yanlış seçilirse entegre karta fiziksel olarak oturmaz veya pinler padlerle hizalanmaz.

Pin Sayısı

Çevirici PCB’nin desteklediği pin sayısı, kullanacağınız entegreyle uyumlu olmalıdır.

Örneğin 8 pinli bir SOIC entegre için 8 pin uyumlu çevirici kart yeterlidir. Ancak 14, 16, 20 veya daha fazla pinli entegrelerde farklı kartlar gerekir.

Pin sayısı uyumlu olsa bile bacak aralığı ayrıca kontrol edilmelidir.

Bacak Aralığı

SMD entegrelerde pin aralığı oldukça kritiktir. Aynı pin sayısına sahip iki entegre farklı bacak aralığına sahip olabilir.

Dikkat edilmesi gerekenler:

• 1.27 mm
• 0.65 mm
• 0.5 mm
• 0.8 mm
• 2.54 mm çıkış pin aralığı

Breadboard uyumu için çıkış tarafında genellikle 2.54 mm pin aralığı tercih edilir.

Uzman ipucu: SMD DIP çevirici PCB alırken yalnızca pin sayısına bakmak yeterli değildir. Entegre datasheet’inde yazan paket tipi ve pitch değeri mutlaka kontrol edilmelidir.

Tek Yüzlü veya Çift Yüzlü Yapı

Bazı SMD DIP çevirici PCB kartları tek yüzlü, bazıları çift yüzlü olarak tasarlanır. Çift yüzlü kartlar farklı paket tiplerini aynı kart üzerinde destekleyebilir.

Bu, özellikle farklı entegrelerle deneme yapan kullanıcılar için avantaj sağlar.

Lehimleme Kolaylığı

SMD komponentleri lehimlemek hassasiyet ister. Çevirici PCB üzerinde pad alanlarının yeterli olması, lehimleme işlemini kolaylaştırabilir.

Lehimleme sırasında:

• İnce uçlu havya kullanılmalı
• Uygun lehim teli tercih edilmeli
• Flux kullanımı değerlendirilmeli
• Pinler arasında köprü oluşması kontrol edilmeli
• Multimetreyle kısa devre testi yapılmalıdır

SMD DIP Çevirici PCB ile Normal PCB Arasındaki Fark

SMD DIP çevirici PCB, özel devre tasarlamak için değil; SMD komponentleri daha kolay kullanılabilir forma dönüştürmek için kullanılır.

Kısaca:

• SMD DIP çevirici PCB: SMD entegreyi DIP forma dönüştürür.
• Normal PCB: Tüm devrenin kalıcı tasarımını taşır.
• Çevirici PCB: Prototip ve test için pratiktir.
• Normal PCB: Üretim ve kalıcı kullanım için tercih edilir.
• Çevirici PCB: Breadboard uyumluluğu sağlar.
• Normal PCB: Projeye özel çizilir ve üretilir.

Devre henüz test aşamasındaysa SMD DIP çevirici PCB kullanmak hızlı ve ekonomik bir çözüm olabilir.

SMD DIP Çevirici PCB Kullanırken Sık Yapılan Hatalar

SMD DIP çevirici kartlarda yaşanan sorunların çoğu paket uyumsuzluğu, hatalı lehimleme veya pin yönü karışıklığından kaynaklanır.

Sık yapılan hatalar:

• Entegre paket tipini kontrol etmeden kart seçmek
• Pin sayısına bakıp bacak aralığını gözden kaçırmak
• Entegre yönünü ters lehimlemek
• Pin 1 işaretini kontrol etmemek
• Lehim köprülerini fark etmemek
• Header pinleri ters yönde lehimlemek
• Breadboard üzerinde pin dizilimini yanlış okumak
• Flux kullanmadan ince pinleri lehimlemeye çalışmak
• Multimetreyle kısa devre kontrolü yapmamak
• Datasheet pin dizilimini incelemeden bağlantı yapmak

SMD entegre lehimlendikten sonra devreye enerji vermeden önce pinler arasında kısa devre kontrolü yapılması daha güvenlidir.

SMD DIP Çevirici PCB Satın Alırken Hangi Ürün Seçilmeli?

Doğru SMD DIP çevirici PCB seçmek için kullanacağınız entegreyi net olarak belirlemelisiniz.

Satın almadan önce şu soruları değerlendirin:

• Entegre hangi paket tipinde?
• Kaç pine sahip?
• Pin aralığı kaç mm?
• Breadboard üzerinde mi kullanılacak?
• Delikli pertinaks üzerine mi lehimlenecek?
• Çift yüzlü çevirici kart avantaj sağlar mı?
• Header pin kullanılacak mı?
• Lehimleme alanı yeterli mi?
• Tek entegre mi, farklı entegreler mi denenecek?
• Kartın çıkış pin aralığı 2.54 mm mi?

Sadece bir entegre için çalışıyorsanız o pakete özel çevirici kart seçmek daha doğrudur. Farklı SMD paketlerle sık deneme yapıyorsanız çok amaçlı veya çift yüzlü çevirici PCB seçenekleri daha kullanışlı olabilir.

SMD DIP Çevirici PCB Fiyatları Neye Göre Değişir?

SMD DIP çevirici PCB fiyatları; desteklenen paket tipi, pin sayısı, kart kalitesi, çift yüzlü yapı, malzeme kalınlığı ve paket içeriğine göre değişebilir.

Fiyatı etkileyen başlıca faktörler:

• Desteklenen SMD paket tipi
• Pin sayısı
• Bacak aralığı uyumluluğu
• Tek yüzlü veya çift yüzlü yapı
• PCB kalitesi
• Kart ölçüsü
• Header pin dahil olup olmaması
• Çoklu paket desteği
• Lehimleme kolaylığı
• Paket adedi

Temel hobi projelerinde ekonomik SMD DIP çevirici PCB kartları yeterli olabilir. Ancak sık kullanım, farklı entegre testleri veya daha hassas paketlerle çalışma durumunda daha kaliteli ve uyumlu kartlar tercih edilmelidir.

SMD DIP Çevirici PCB ile SMD Entegreleri Kolayca Test Edin

SMD DIP çevirici PCB kartları; SMD entegre ve komponentleri breadboard, delikli pertinaks ve prototip devrelerde kullanmayı kolaylaştıran pratik yardımcı kartlardır. Küçük paketli bileşenlerin pinlerini daha erişilebilir hale getirerek test, geliştirme ve deneme süreçlerini hızlandırır.

Ürün seçerken paket tipini, pin sayısını, bacak aralığını, çıkış pin yapısını ve lehimleme kolaylığını birlikte değerlendirmek gerekir. Böylece SMD komponentlerle daha düzenli, güvenli ve hızlı prototipler oluşturabilirsiniz.
