Elektronik projelerde mikrodenetleyiciyi çalıştırmak kadar, ona doğru yazılımı yüklemek de önemlidir. Arduino, AVR, PIC, ESP, STM veya farklı kontrol kartlarında kod yükleme, bootloader yazma, firmware güncelleme ya da seri haberleşme işlemleri için uygun bir programlayıcı kullanmak gerekir.

Programlayıcılar; mikrodenetleyici, geliştirme kartı ve entegre tabanlı projelerde bilgisayar ile hedef devre arasında bağlantı kurarak yazılım aktarımı yapılmasını sağlayan yardımcı elektronik kartlardır. Özellikle Arduino projeleri, AVR tabanlı devreler, USB-TTL bağlantıları, ISP programlama, bootloader yükleme ve gömülü sistem prototiplerinde sık kullanılır.

Doğru programlayıcı seçildiğinde kod yükleme süreci daha kararlı hale gelir, bağlantı hataları azalır ve mikrodenetleyici tabanlı projelerde geliştirme süreci hızlanır.

Programlayıcı Nedir?

Programlayıcı, bilgisayarda yazılan kodun mikrodenetleyiciye veya hedef karta aktarılmasını sağlayan elektronik arayüz kartıdır. Bu kartlar, yazılım geliştirme ortamı ile fiziksel devre arasında köprü görevi görür.

Programlayıcılar genel olarak şu işlemler için kullanılır:

Mikrodenetleyiciye kod yükleme
Bootloader yazma
Firmware güncelleme
Seri haberleşme bağlantısı kurma
AVR, PIC veya farklı entegreleri programlama
Arduino uyumlu kartlara yazılım aktarma
USB-TTL dönüşümü sağlama
ISP programlama yapmak
Gömülü sistem geliştirme sürecini kolaylaştırmak

Kısacası programlayıcılar, elektronik devrenin yazılımla kontrol edilebilir hale gelmesini sağlayan temel geliştirme araçlarıdır.

Programlayıcılar Ne İşe Yarar?

Programlayıcı kartlar, mikrodenetleyici ve geliştirme kartlarına yazılım yüklemek için kullanılır. Özellikle hazır USB bağlantısı olmayan devrelerde, harici programlayıcı kullanmak gerekir.

Yaygın kullanım alanları:

Arduino bootloader yükleme
ATmega mikrodenetleyici programlama
ESP modüllerine firmware yükleme
USB-TTL seri bağlantı kurma
PIC mikrodenetleyici programlama
AVR ISP programlama
Gömülü sistem prototipleme
Seri monitör üzerinden veri izleme
Sensör ve modül haberleşme testi
Hobi elektroniği ve eğitim projeleri

Özellikle “devre çalışıyor ama kodu nasıl yükleyeceğim?” sorusunun cevabı çoğu zaman doğru programlayıcı kart seçimidir.

Programlayıcılar Hangi Projelerde Kullanılır?

Programlayıcılar, yazılım yükleme ve mikrodenetleyici geliştirme sürecinin olduğu birçok projede kullanılır.

Arduino ve AVR Projeleri

Arduino kartlar genellikle USB üzerinden kolayca programlanabilir. Ancak ATmega gibi mikrodenetleyiciler çıplak entegre olarak kullanıldığında veya bootloader yüklenmesi gerektiğinde harici programlayıcı gerekebilir.

Kullanım örnekleri:

ATmega328P bootloader yükleme
Arduino as ISP uygulamaları
Arduino uyumlu özel devre kartı programlama
AVR mikrodenetleyiciye doğrudan kod yükleme
Breadboard üzerinde Arduino devresi oluşturma
Bozuk bootloader kurtarma işlemleri

Bu projelerde ISP bağlantısı, pin dizilimi ve hedef mikrodenetleyici uyumluluğu dikkatle kontrol edilmelidir.

USB-TTL Seri Haberleşme Projeleri

USB-TTL dönüştürücü programlayıcılar, bilgisayar ile mikrodenetleyici arasında seri haberleşme kurmak için kullanılır. Özellikle USB bağlantısı olmayan modüllerde oldukça pratiktir.

Kullanım alanları:

ESP8266 programlama
Arduino Pro Mini kod yükleme
Seri haberleşme testi
UART modül kontrolü
GPS, GSM veya Bluetooth modül veri izleme
Sensör modülleriyle bilgisayar bağlantısı
Seri monitör üzerinden debug işlemleri

USB-TTL kartlarda 3.3V ve 5V lojik seviye uyumu çok önemlidir. Yanlış voltaj seviyesi modüle zarar verebilir.

ESP ve WiFi Modülü Programlama

ESP8266 ve bazı ESP tabanlı modüllerde firmware yükleme veya kod aktarımı için USB-TTL programlayıcılar kullanılabilir. Özellikle çıplak ESP modüllerinde doğru bağlantı ve boot modu ayarı gerekir.

Kullanım örnekleri:

ESP8266 firmware yükleme
WiFi modül programlama
AT firmware güncelleme
IoT projeleri için yazılım aktarımı
ESP tabanlı özel devre geliştirme

Bu projelerde RX/TX bağlantısı, GND ortaklığı, boot pinleri ve yeterli güç beslemesi doğru planlanmalıdır.

PIC Mikrodenetleyici Projeleri

PIC mikrodenetleyici tabanlı projelerde uygun programlayıcı kullanılarak kod doğrudan entegreye aktarılabilir. Bu sistemler daha çok gömülü sistem, eğitim ve özel kontrol devrelerinde tercih edilir.

Kullanım alanları:

PIC tabanlı kontrol devreleri
Eğitim amaçlı mikrodenetleyici uygulamaları
Gömülü sistem prototipleri
Özel devre kartı yazılım yükleme
Firmware güncelleme işlemleri

PIC projelerinde programlayıcının desteklediği entegre ailesi mutlaka kontrol edilmelidir.

Bootloader ve Firmware İşlemleri

Bazı mikrodenetleyiciler doğrudan USB ile programlanamayabilir veya bootloader bozulmuş olabilir. Bu durumda harici programlayıcı ile bootloader yeniden yazılabilir.

Kullanım örnekleri:

Arduino bootloader kurtarma
Yeni ATmega entegreye bootloader yükleme
Firmware güncelleme
Seri arayüz üzerinden yazılım aktarma
Geliştirme kartı onarım denemeleri

Bu işlemler, özellikle özel devre tasarlayan veya mikrodenetleyiciyi doğrudan kullanan kullanıcılar için önemlidir.

Programlayıcı Seçerken Nelere Dikkat Edilmeli?

Programlayıcı seçerken yalnızca bilgisayara takılmasına bakmak yeterli değildir. Hedef mikrodenetleyici, bağlantı arayüzü, voltaj seviyesi ve yazılım desteği birlikte değerlendirilmelidir.

Hedef Mikrodenetleyici Uyumluluğu

Kullanacağınız programlayıcı, hedef kart veya mikrodenetleyici ile uyumlu olmalıdır.

Dikkat edilmesi gerekenler:

AVR desteği
PIC desteği
ESP uyumluluğu
Arduino uyumluluğu
STM veya farklı entegre desteği
ISP, UART veya farklı programlama arayüzü

Her programlayıcı her mikrodenetleyiciyi desteklemez. Satın almadan önce hedef entegre ve programlama yöntemi netleştirilmelidir.

Bağlantı Arayüzü

Programlayıcılar farklı bağlantı arayüzleriyle çalışabilir.

Yaygın arayüzler:

USB-TTL
ISP
UART
ICSP
JTAG
SWD

Basit Arduino ve ESP projelerinde USB-TTL veya ISP programlayıcılar yeterli olabilir. Daha gelişmiş mikrodenetleyici geliştirme süreçlerinde JTAG veya SWD gibi arayüzler gerekebilir.

Voltaj Seviyesi

Programlayıcı kartın lojik seviyesi, hedef devrenin çalışma voltajıyla uyumlu olmalıdır.

Yaygın seviyeler:

3.3V
5V

ESP tabanlı modüller genellikle 3.3V lojik seviyede çalışırken, Arduino UNO gibi kartlar 5V seviyede çalışabilir. Yanlış lojik seviye kullanmak hedef modüle zarar verebilir.

Uzman ipucu: Programlama hatalarının önemli bir kısmı yazılımdan değil, voltaj seviyesi ve RX/TX bağlantısından kaynaklanır. Özellikle 3.3V çalışan modüllere doğrudan 5V sinyal vermeden önce uyumluluğu mutlaka kontrol edin.

Sürücü ve Yazılım Desteği

Bazı USB programlayıcılar bilgisayarda sürücü gerektirebilir. Windows, macOS veya Linux uyumluluğu geliştirme sürecini etkileyebilir.

Kontrol edilmesi gerekenler:

USB çip sürücüsü
Arduino IDE uyumluluğu
PlatformIO desteği
AVRDUDE desteği
PIC yazılım desteği
İşletim sistemi uyumluluğu

Programlayıcı bilgisayar tarafından tanınmıyorsa ilk kontrol edilmesi gereken yer sürücü ve USB kablo bağlantısıdır.

Pin Dizilimi ve Bağlantı Yapısı

Programlayıcı ile hedef devre arasında doğru pin bağlantısı yapılmalıdır.

Özellikle şu bağlantılar sık karıştırılır:

RX / TX
VCC / GND
MISO / MOSI
SCK
RESET
3.3V / 5V seçimi

Programlayıcı doğru olsa bile pin dizilimi yanlışsa kod yükleme gerçekleşmez.

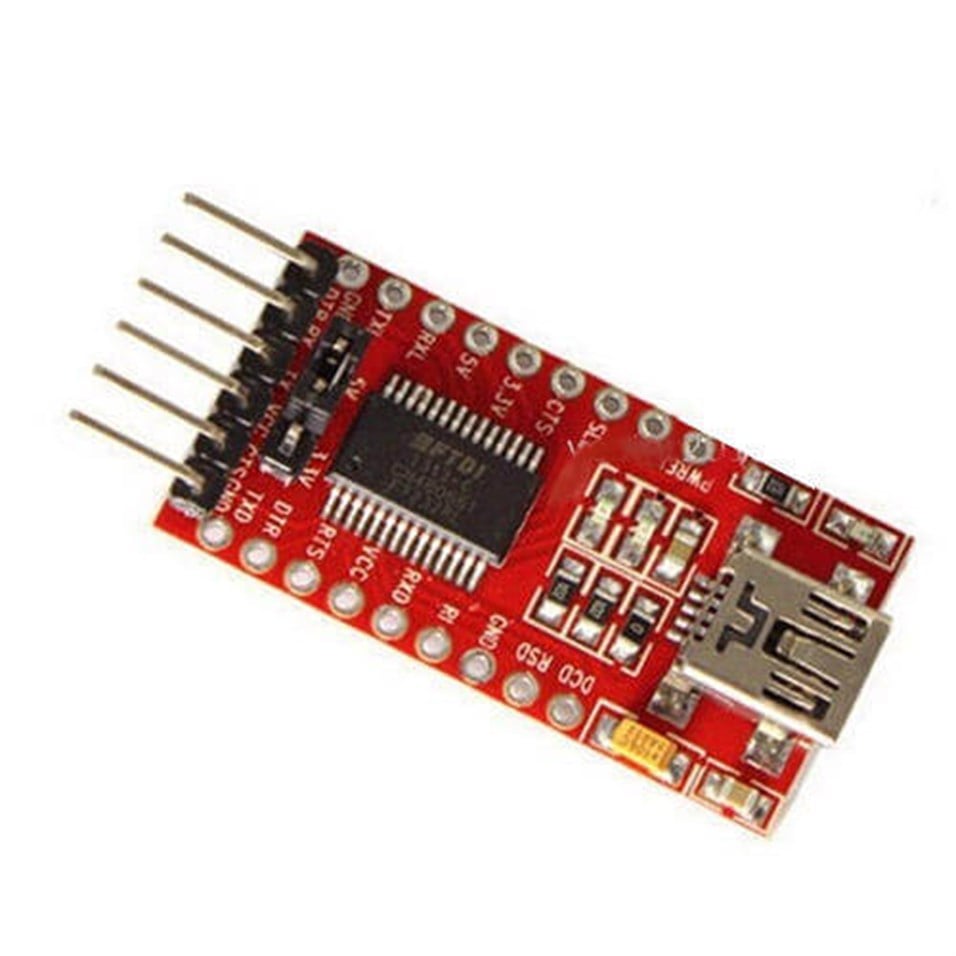

USB-TTL Programlayıcı Ne Zaman Kullanılır?

USB-TTL programlayıcılar, bilgisayar ile mikrodenetleyici arasında seri haberleşme kurmak için kullanılır. Özellikle USB portu olmayan kartlarda yazılım yükleme ve veri izleme için pratik çözüm sunar.

USB-TTL programlayıcı şu durumlarda tercih edilebilir:

Arduino Pro Mini programlama
ESP8266 modülüne firmware yükleme
Seri haberleşme testi
GPS/GSM/Bluetooth modüllerinden veri okuma
UART tabanlı cihazları bilgisayara bağlama
Seri monitör üzerinden debug yapma

Bu ürünler hem programlama hem de haberleşme testlerinde sık kullanılan temel geliştirme araçlarıdır.

ISP Programlayıcı Ne Zaman Kullanılır?

ISP programlayıcılar, mikrodenetleyiciyi devre üzerindeyken programlamak için kullanılır. Özellikle AVR tabanlı projelerde ve bootloader işlemlerinde önemlidir.

ISP programlayıcı şu durumlarda kullanılabilir:

ATmega mikrodenetleyici programlama
Arduino bootloader yükleme
Özel PCB üzerindeki AVR entegreyi programlama
Bootloader bozulmuş kartları kurtarma
Doğrudan mikrodenetleyiciye kod yazma

ISP programlamada pin bağlantısı doğru yapılmalı ve hedef devrenin besleme durumu kontrol edilmelidir.

Programlayıcı Kullanırken Sık Yapılan Hatalar

Programlayıcı kartlarda yaşanan sorunların çoğu bağlantı, voltaj, sürücü veya hedef kart ayarlarından kaynaklanır.

Sık yapılan hatalar:

RX ve TX pinlerini yanlış bağlamak
Ortak GND bağlantısını unutmak
3.3V modüle 5V lojik sinyal vermek
Yanlış kart veya işlemci seçmek
Boot modu pinlerini doğru ayarlamamak
ISP bağlantısında MISO/MOSI/SCK pinlerini karıştırmak
USB sürücüsünü kurmadan işlem yapmak
Kalitesiz veya sadece şarj destekli USB kablo kullanmak
Hedef devreye yeterli güç vermemek
Programlayıcının desteklemediği entegreyi programlamaya çalışmak

Kod yükleme hatası alındığında ilk olarak bağlantılar, kart seçimi, port seçimi, sürücü durumu ve voltaj seviyesi kontrol edilmelidir.

Programlayıcı Satın Alırken Hangi Ürün Seçilmeli?

Doğru programlayıcıyı seçmek için hangi kartı veya mikrodenetleyiciyi programlayacağınızı belirlemeniz gerekir.

Satın almadan önce şu soruları değerlendirin:

Arduino, AVR, PIC, ESP veya farklı bir mikrodenetleyici mi kullanılacak?
USB-TTL bağlantı mı gerekiyor?
ISP veya ICSP programlama mı yapılacak?
Hedef devre 3.3V mu, 5V mu çalışıyor?
Bootloader mı yüklenecek, normal kod mu aktarılacak?
Seri haberleşme testi de yapılacak mı?
Bilgisayar işletim sistemiyle uyumlu mu?
Gerekli sürücüler mevcut mu?
Pin dizilimi projeye uygun mu?
Programlayıcı hedef entegreyi destekliyor mu?

Basit Arduino Pro Mini, ESP8266 veya seri haberleşme projelerinde USB-TTL programlayıcılar yeterli olabilir. AVR bootloader ve doğrudan mikrodenetleyici programlama işlemlerinde ise ISP programlayıcılar daha doğru tercih edilir.

Programlayıcı Fiyatları Neye Göre Değişir?

Programlayıcı fiyatları; desteklediği mikrodenetleyici ailesi, bağlantı arayüzü, USB çip kalitesi, voltaj seçimi, sürücü uyumluluğu ve profesyonel kullanım özelliklerine göre değişebilir.

Fiyatı etkileyen başlıca faktörler:

USB-TTL, ISP, PIC veya farklı programlama tipi
Desteklenen mikrodenetleyici ailesi
3.3V / 5V voltaj seçimi
USB çip kalitesi
Sürücü uyumluluğu
Pin çıkış yapısı
Kablo veya adaptör içeriği
Yazılım desteği
Profesyonel veya hobi amaçlı kullanım
Bağlantı kararlılığı

Temel hobi projelerinde ekonomik programlayıcılar yeterli olabilir. Ancak sık kullanım, gömülü sistem geliştirme veya farklı mikrodenetleyici aileleriyle çalışma gerekiyorsa daha kararlı ve uyumlu programlayıcılar tercih edilmelidir.

Programlayıcılar ile Mikrodenetleyici Projelerinizi Yazılımla Buluşturun

Programlayıcılar; Arduino, AVR, PIC, ESP ve farklı mikrodenetleyici tabanlı projelerde kod yükleme, bootloader yazma, firmware güncelleme ve seri haberleşme işlemleri için kullanılan temel geliştirme araçlarıdır. Doğru programlayıcı seçimi, proje geliştirme sürecini hızlandırır ve bağlantı kaynaklı hataları azaltır.

Ürün seçerken hedef mikrodenetleyiciyi, programlama arayüzünü, voltaj seviyesini, sürücü desteğini ve pin bağlantı yapısını birlikte değerlendirmek gerekir. Böylece projeniz için daha güvenli, kararlı ve hızlı bir yazılım yükleme altyapısı oluşturabilirsiniz.

Daha fazla elektronik kart ve geliştirme ürünü için Elektronik Kartlar kategorisini inceleyebilirsiniz.
