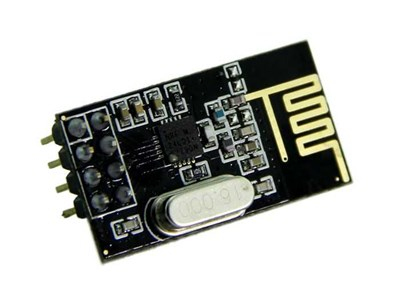

NRF24L01 2.4GHz Wireless Alıcı Verici Modül
Ürün Açıklaması
TANIM
nRF24L01+, Açık alanda 100 metreye kadar kablosuz iletişim için kullanılabilen düşük güçlü RF alıcı-verici modülleridir.
PAKET İÇERİĞİ:
- nRF24L01+ 2.4GHz RF Kablosuz Modülü
NRF24L01+ 2.4GHZ RF KABLOSUZ MODÜLÜNÜN TEMEL ÖZELLİKLERİ:
- 2.4GHz Çalışma Bandı
- 100 metre Çalışma Menzili
- 125 RF Kanalı
- 250Kbps – 2Mbps Veri Hızları
- 3.3V Çalışma
Modüller 2.4GHz bandında 250Kbps, 1Mbps veya 2Mbps veri hızlarında ve Açık alanda 100 metreye kadar menzilde çalışır. Maksimum çalışma akımı < 14mA. Maksimum aralık, seçilen veri hızına ve sinyalde engeller olup olmadığına bağlı olarak değişecektir.
Modül, 2,400GHz'den 2.525GHz'e kadar olan frekans spektrumunu kapsayan 1Mhz aralıklı 125'e kadar farklı kanal kullanabilir. Bu, 125'e kadar bağımsız çalışan alıcı-vericiden oluşan bir ağa sahip olma imkanı verir. Her kanalda en fazla 6 adres olabilir veya her modül aynı anda 6 adede kadar diğer modülle iletişim kurabilir.
Modül 1,9V – 3,6V arasında çalışır, ancak I/O 5V toleranslıdır, bu nedenle herhangi bir mantık seviyesi dönüştürücü kullanmadan doğrudan 5V Arduino veya başka bir mikro denetleyiciye bağlanabilir. Modül gücü, 3.3V güç pininden çıkarılabilir veya 5V giriş alan ve dahili 3.3V regülatöre sahip olan adaptör modülümüzle kullanılabilir. Adaptör ayrıca pin-out etiketleri, güç LED'i ve güç kaynağı filtrelemesi sağlar.
Modül, güç ve topraklama pinlerine ek olarak 5 sinyal pini kullanır. Modül ile iletişim, 3 pinden (MOSI, MISO, SCK) oluşan SPI veri yolunu kullanır. Bu pinler mikrodenetleyici üzerindeki aynı SPI pinlerine bağlanır. Diğer 2 pin (CSN, CE) modülü standby/aktif moda almak, iletme veya komut modu arasında geçiş yapmak için kullanılır ve bunlar mikrodenetleyici üzerindeki herhangi 2 dijital pin'e takılabilir. Ayrıca, tipik olarak kullanılmayan bir kesme pimi vardır.
Daha uzun bir menzil gerekiyorsa, NRF24L01+PA+LNA anten modülümüz Açık alanda 1100 metreye kadar ulaşabilir.
