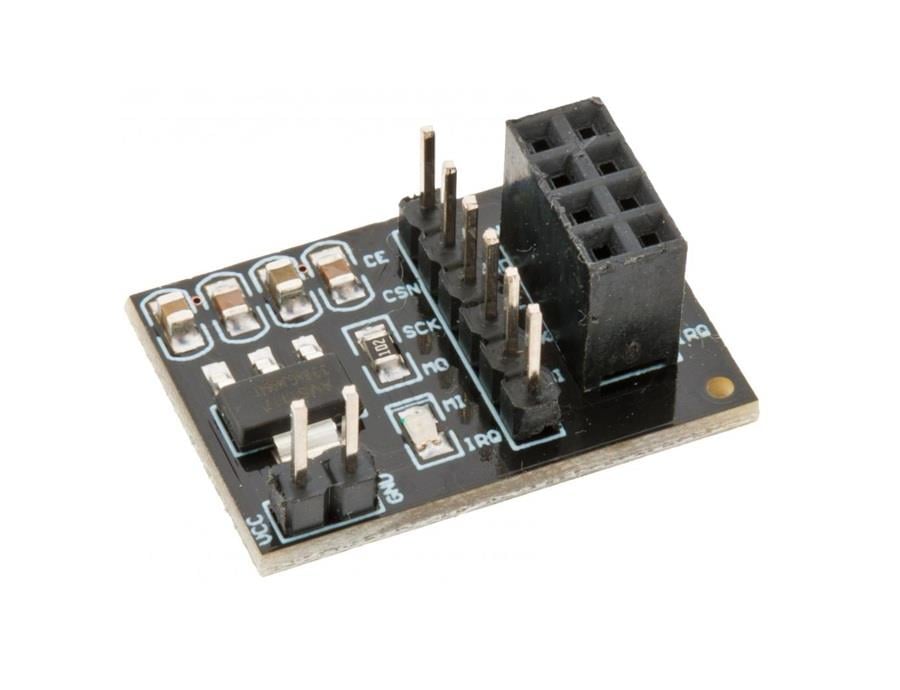

NRF24L01 Çevirici Ara Modül

Ürün Açıklaması

TANIM

NRF24L01 Çevirici Ara Modül, NRF24L01 kablosuz haberleşme modüllerinin güvenilir ve stabil çalışmasını sağlamak için tasarlanmıştır. 3.3V regülatör entegresi sayesinde modülü aşırı akım ve voltajdan korur. Arduino, Raspberry Pi ve diğer mikrodenetleyici tabanlı sistemlerle tam uyumludur. NRF24L01 modülünüzün performansını artırır ve uzun süreli kullanım için güvenli bir altyapı sunar.

nRF24L01+, kablosuz iletişim için kullanılabilen RF alıcı verici modülleridir. Güç için 1,9 – 3,6V voltaj aralığında çalışırlar. Bu nRF24L01 Çevirici ara adaptörü 5V-12V ile Çalışabilir ve NRF24L01+ için 3,3V güç sağlar.

PAKET İÇERİĞİ:

1 Adet  NRF24L01 Çevirici Ara Modül

NRF24L01+ PARÇA ADAPTÖRÜNÜN TEMEL ÖZELLİKLERİ:

3.3V Voltaj Regülatörü

Giriş çıkış için header pimleri

Güç LED'i

Modül, güç bağlantıları yapmak için 2 pinli bir erkek başlığa sahiptir.

1 x 2 Başlık (erkek)

GND  – Toprak. Mikrodenetleyicide toprağa bağlayın veya kullanılıyorsa ayrı bir güç kaynağına bağlayın

VCC  – 5-12V. Mikrodenetleyiciden veya ayrı bir güç kaynağından 5V ile kapatılabilir.

Modül, mikrodenetleyiciye bağlantı yapmak için 1×6-pin erkek header başlığına sahiptir.

CE  – Çip Etkin. Modülün RX veya TX modunda olup olmadığını ayarlar.

CSN    – SPI Çip Seçimi

SCK – SPI Saat

MOSI – SPI Slave Veri Girişi

MISO – SPI Slave Veri Çıkışı

IRQ – Maskelenebilir Kesinti
