NodeMcu ESP8266 Cp2102 v2.0 Geliştirme Kartı
Ürün Açıklaması :
TANIM

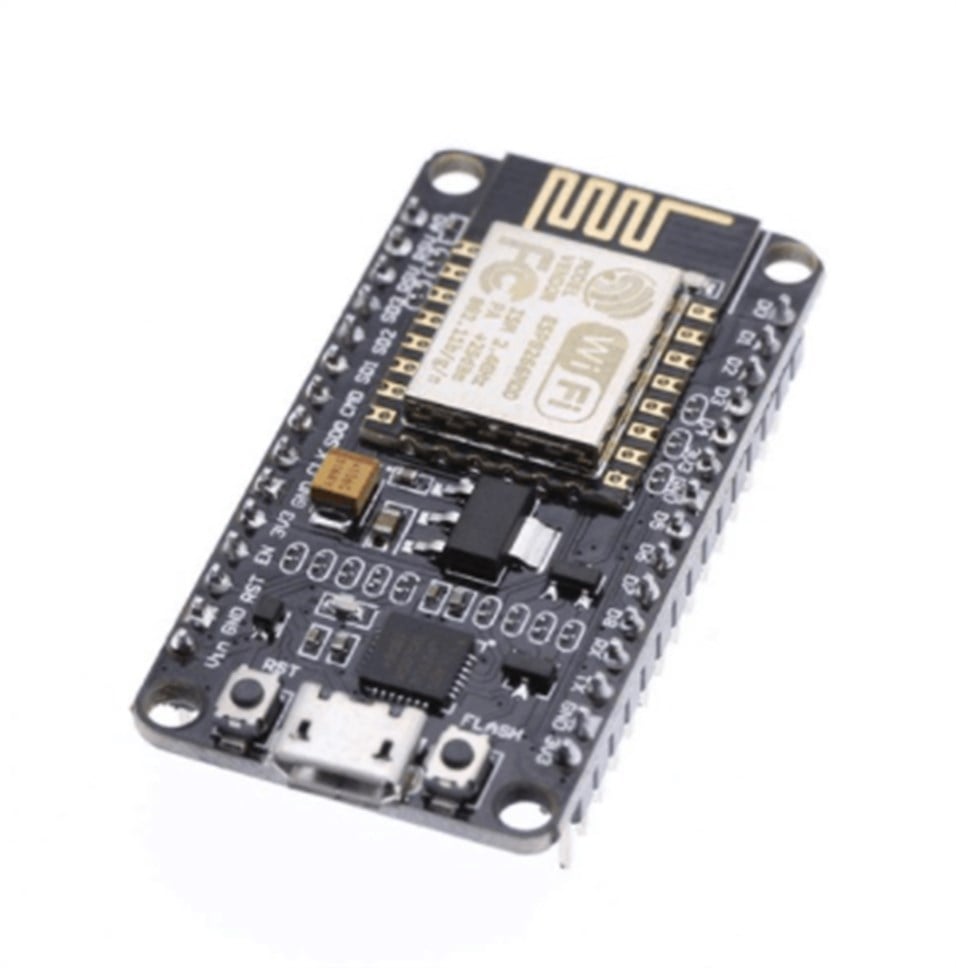

ESP8266 NodeMCU V2.0 ESP-12E WiFi modülü, bu popüler modülün en son sürümüdür ve birçok uygulamada Arduino için WiFi özellikli bir yedek olarak kullanılabilir.
PAKET İÇERİĞİ:
- ESP8266 NodeMCU V2.0 ESP-12E WiFi Modülü
ESP8266 NODEMCU V2.0 ESP-12E MODÜLÜNÜN TEMEL ÖZELLİKLERİ:
- Mikrodenetleyici: ESP-8266 32-bit
- Saat Hızı: 80 MHz
- USB Dönüştürücü: CP2102
- USB Konektörü: Mikro USB
- Çalışma Gerilimi: 3.3V
- Flash Bellek: 4 MB
- Dijital G/Ç: 11
- Analog Girişler: 1
- İletişim: Seri, SPI. Yazılım kitaplıkları aracılığıyla I2C ve 1-Wire
- WiFi: Dahili 802.11 b/g/n
WiFi özelliği eklemenin yanı sıra, standart Arduino'nun AVR işlemcisi üzerinden ESP8266 işlemcisinin ün kazanmasının ana iddiası, daha büyük 4 MB Flash belleğe sahip olması ve 80 MHz saat hızlarında çalışması ve bazen isteğe bağlı olarak 160 MHz'e hız aşırtılabilmesidir. ve bu nedenle çok hızlı bir işlem hızına sahiptir.
Dijital I/O'nun tümü PWM'yi ve kesintileri destekler. Ek olarak, yukarı çekme veya aşağı çekme dirençlerine sahip olacak şekilde yapılandırılabilirler. 11 dijital I/O pini olmasına rağmen, 9 dijital I/O bırakan seri iletişim kullanılıyorsa 2 tanesi tipik olarak TX/RX hatları olarak kullanılmak üzere ayrılmıştır.
Olumsuz tarafı, bazı sensör tipi uygulamalar için muhtemelen en önemli sınırlama olan yalnızca 1 analog girişe sahiptir. Daha fazla analog G/Ç isteniyorsa, aşağıdaki 16 kanallı 74HC4067 veya ADS1115 4 kanallı 16 bit ADC modülümüz gibi harici bir Analog Mux modülü kullanılarak her zaman bunun üstesinden gelinebilir.
Modül, USB portu üzerinden veya VIN pinine bağlı harici bir 7-12V güç kaynağı kullanılarak çalıştırılabilir. Modül 3,3V ile çalışır, bu nedenle G/Ç ile çalışırken bunu aklınızda bulundurun. Dijital G/Ç'nin 5V toleranslı olduğu belirtilir, ancak analog girişin < 3.3V ile sınırlandırılması gerekir.
Mavi yerleşik LED, D0'a (GPIO16) bağlıdır ve LED_BUILTIN sabiti kullanılarak erişilebilir.
Modülde tipik bir 'Sıfırla' düğmesi ve bir 'Flaş' düğmesi bulunur. Flash düğmesi, orijinal NodeMCU bellenimi kullanılarak programlama yapılırken kullanılır. Modül Arduino IDE ile kullanılıyorsa, kartı programlamak için Flash düğmesinin kullanılmasına gerek yoktur ve herhangi bir Arduino kartı gibi programlayacaktır.
Modül, standart AT komut setini kabul eden NodeMCU yazılımı ile birlikte gelir. Modül başlangıçta öncelikle yorumlanmış bir dil olan Lua kullanılarak programlanmak üzere tasarlandı, ancak Lua çok fazla bellek kapladığından ve yorumlandığı için yavaş olduğundan ve daha da önemlisi genellikle hatalı olduğundan Lua çoğunlukla terk edildi.
Ayrıca Arduino IDE kullanılarak C'de programlanabilir ve modüller en sık bu şekilde kullanılır. Aşağıda örnek bir program gösterilmiştir. Bir program IDE aracılığıyla indirilirse, NodeMCU yazılımının veya daha önce yüklenenlerin üzerine yazacaktır. Bu, yapmak istediğiniz şey için bir sorunsa, NodeMCU yazılımı her zaman yeniden yüklenebilir
TEKNİK ÖZELLİKLER
mikrodenetleyici : ESP8266 32-bit
Seriden USB'ye Dönüştürücü : CP2102
Çalışma gerilimi : 3.3V
Giriş Voltajı (önerilir) : 7-12V
Dijital G/Ç Pinleri : 11
PWM I/O Pinleri (Dijital I/O ile Paylaşılır) : 10
Analog Giriş Pinleri : 1 (10 bit)
I/O Pin Başına DC Akımı : 12mA (Maks)
Donanım Seri Bağlantı Noktaları : 1
Flash Bellek : 4 Mbayt
Komut RAM'i : 64 KByte
Veri RAM'i : 96 KByte
Saat hızı : 80MHz
Ağ : IEEE 802.11 b/g/n WiF
Dahili LED Dijital pim : 13'e bağlı
USB Konektör Tarzı : Mikro-B Dişi
Kart Boyutları (PCB) : 69 x 53 mm (2,7 x 2,1")
