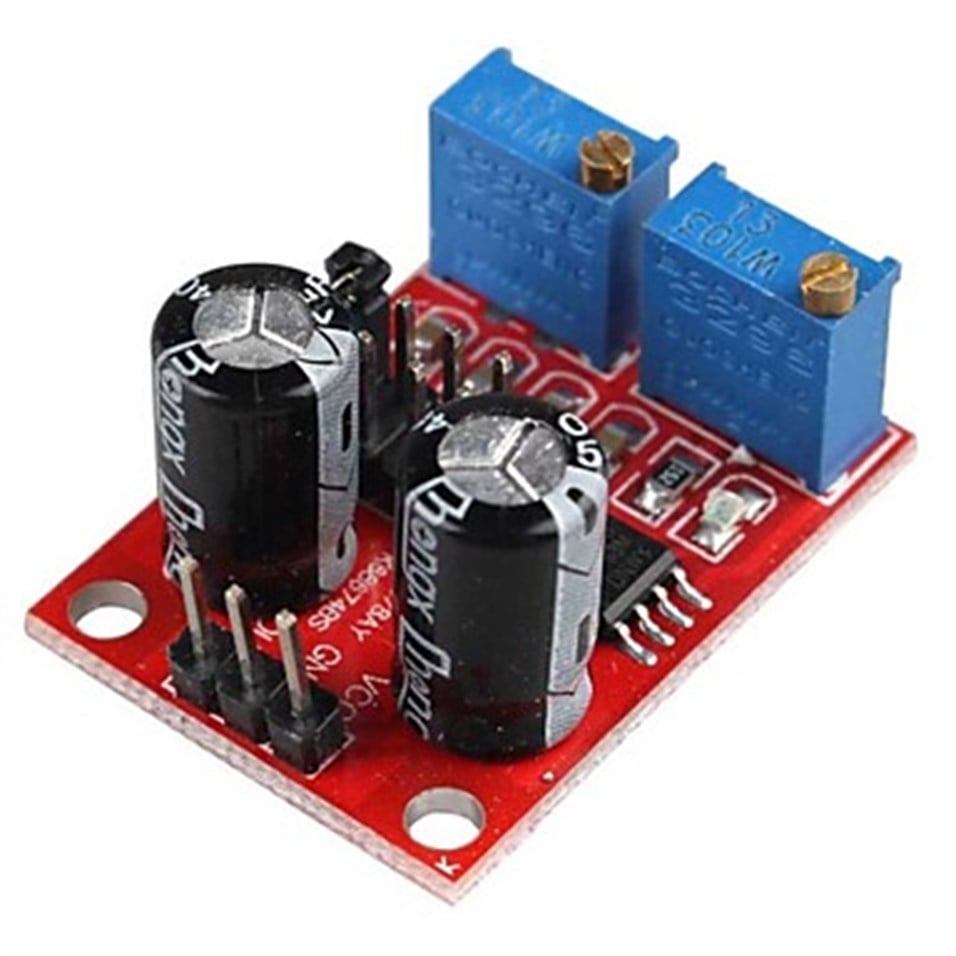

NE555 Kare Dalga Sinyal Jeneratör Modülü
Ürün Açıklaması
TANIM
NE555 Kare Dalga Sinyal Jeneratör Modülü, elektronik projelerde sinyal üretimi için kullanılan kompakt ve işlevsel bir devre kartıdır. Üzerinde bulunan NE555 zamanlayıcı entegresi sayesinde sabit veya ayarlanabilir frekansta kare dalga sinyaller üretir. Duty cycle ve frekans değerleri üzerindeki potansiyometreler ile manuel olarak ayarlanabilir. Motor hız kontrolü, LED parlaklık ayarı, ses üretimi, test devreleri ve osilatör uygulamaları gibi birçok alanda kullanılabilir. Modül, hem eğitim hem de hobi projeleri için ideal bir sinyal kaynağıdır. 5V–15V arası geniş çalışma voltajı ile çeşitli sistemlerle uyumlu çalışır.
PAKET İÇERİĞİ:
1 Adet : NE555 Kare Dalga Sinyal Jeneratör Modülü
NE555 Kare Dalga Sinyal Jeneratör Modülü TEMEL ÖZELLİKLERİ:
Ana çip: NE555
Giriş voltajı: 5V-15VDC. Çıkış akımı 5V güç kaynağı 15MA olduğunda; 12V güç kaynağı, çıkış akımı yaklaşık 35MA'dır.
Giriş akımı: 100mA
Çıkış Genliği: 4,2 V V-PP - 11,4 V V-PP. ( farklı giriş voltajına göre çıkış farklı olacaktır )
Maksimum çıkış akımı: 15mA ( 5V güç kaynağı, V-PP %50'den büyük olduğunda
≥ 35MA 12V güç kaynağı, V-PP %50'den büyük olduğunda
LED göstergeli çıkış, doğrudan çıkış yok ( düşük seviyeli LED, yüksek LED ve düşük LED yanıp sönme frekansı );
Çıkış frekans aralığı Seviye isteğe bağlıdır, bu nedenle çıkış frekansı sürekli olarak ayarlanabilir;
Frekans: 1Hz ~ 50Hz
ÇF: 50Hz ~ 1kHz
Yüksek Frekans: 1kHz~10kHz
Yüksek Frekans: 10kHz ~ 200KHz
Boyut: 3.1cm X 2.2cm
Ağırlık: 7g
