Arduino Uno R3 Proto Shield

Ürün Açıklaması

TANIM

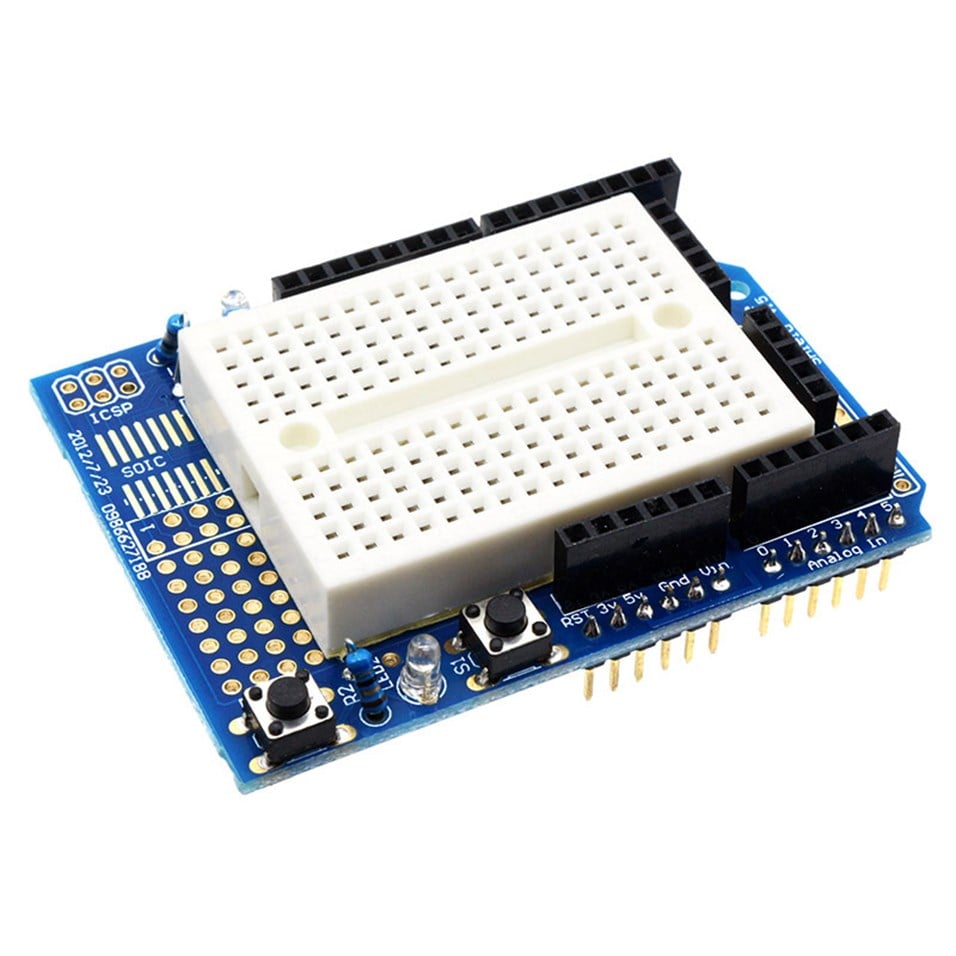

Uno Proto Shield ve SYB-170 Breadboard, bir Arduino Uno'nun üzerine monte edilir ve hem lehim tipi kalıcı prototipleme yüzeyi hem de Shield'e  geçici veya kalıcı olarak monte edilebilen bir SYB-170 Breadboard sağlar.

PAKET İÇERİĞİ:

• Uno Proto Shield
• Planlanan kullanıma bağlı olarak Shield üstüne yapıştırılabilen veya yapıştırılamayan SYB-170 Breadboard

UNO PROTO SHIELD'IN TEMEL ÖZELLİKLERİ:

Shield, tüm Uno I/O'larını kartın üstüne getirir ve bir uzaktan sıfırlama düğmesi sağlar. Ayrıca basıldığında toprak teması sağlayan genel amaçlı buton ve aktif yüksek dirençli 2 adet genel amaçlı led bulunmaktadır.

bir SOIC-14 kılıfı entegre lehimlenebilmesi için pcb üzerine konumlandırılmıştır. Shield ayrıca istenirse bir ICSP başlığı eklemek için bir noktaya sahiptir.

Shield üzerinde, hem GND hem de 5V lehim tipi veri yollarına ve ayrıca GND ve 5V'ye bağlı 2 dişi başlık veriyoluna sahiptir. Shield üzerinde, istenirse 5V / GND boyunca baypas kapasitörleri eklemek için 2 konum sağlanmıştır.
