ADS1115 16-Bit 4 Kanal ADC

Ürün Açıklaması

• TANIM

• ADS1115 16 Bit 4 Kanal ADC modülü, analog sinyalleri dijitale dönüştürmek için kullanılan yüksek çözünürlüklü bir dönüştürücüdür. 16 bit hassasiyet sunarak sensörlerden alınan analog verilerin doğru ölçümünü sağlar. I2C arayüzü ile sadece iki pin kullanarak iletişim kurar ve Arduino, Raspberry Pi gibi geliştirme kartlarıyla tam uyumludur. Kompakt yapısı sayesinde robotik, IoT, sensör uygulamaları ve veri toplama sistemlerinde güvenilir performans sunar.

• ADS1115, Arduino'nun yerleşik ADC'si üzerinde ölçüm doğruluğunu büyük ölçüde artıran, I2C arayüzüne sahip hassas bir 4 kanallı 16 bit Analog Dijital dönüştürücüdür.

• PAKET İÇERİĞİ:

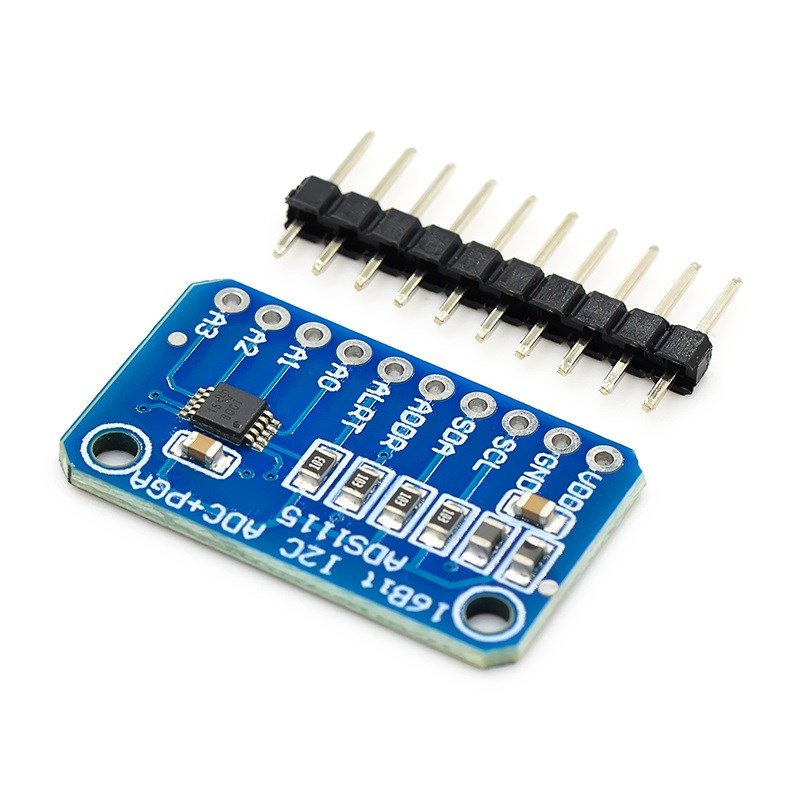

• 1 Adet ADS1115 16 Bit 4 Kanal ADC Modülü
• 1 Adet 16 pin Erkek Header şeridi

ADS1115 16 BİT 4 KANAL ADC MODÜLÜNÜN TEMEL ÖZELLİKLERİ:

• 16 bit analogdan dijitale dönüştürme
• 4 giriş kanalı
• Giriş kanalları 4 tek uçlu, 2 diferansiyel olarak konfigüre edilebilir veya karşılaştırıcı modunda kullanılabilir
• Saniyede 860 örneğe kadar dönüştürme oranlarıyla tek atış veya sürekli dönüştürme modları
• Yerleşik programlanabilir kazanç amplifikatörü, küçük sinyalleri 16 kata kadar artırabilir
• 0.1875mV - 7.8125uV adım çözünürlüğü
• Yüksek stabilite için dahili osilatör ve referans voltajı.
• 3.3V ve 5V uyumlu.

• 16 bit çözünürlüğü ve programlanabilir ölçüm aralıkları ile voltajı 5V aralığı ölçerken 0.1875mV'den 0.256V aralığını ölçerken 7.8125uV kadar küçük çözünürlük adımlarında ölçebilir.

• TEKNİK ÖZELLİKLER
  Vdd Önerilen aralık	2.0 – 5.5V
  Ityp Sürekli Dönüşüm Modu	150uA
  AVMax Analog giriş voltajı önerilen maksimum	Vdd
  AVMin  Önerilen minimum analog giriş voltajı	GND
  Resolution      Çözünürlük	16 bit
  Conversion Rate    Dönüşüm oranı	8 ila 860 SPS
  U x G (PCB)	27 x 17 mm
  Veri sayfaları  Texas Instruments	ADS1115
