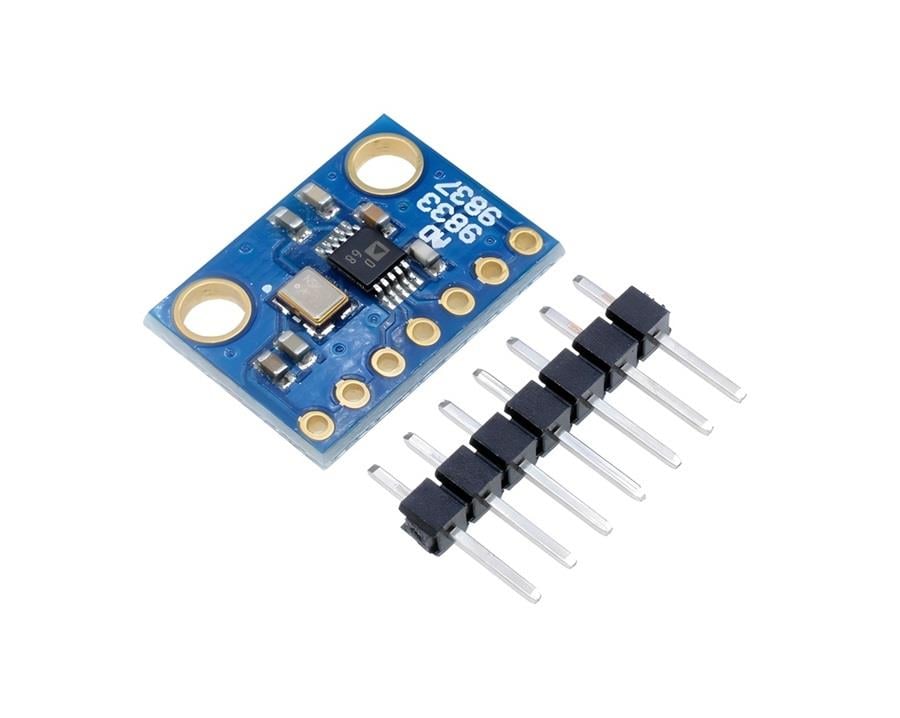

AD9833 Sinüs Kare Dalga DDS Sinyal Jeneratör Modülü
Ürün Açıklaması
TANIM
AD9833 Sinüs Kare Dalga DDS Sinyal Jeneratör Modülü, elektronik devrelerde test, ölçüm ve sinyal üretimi için geliştirilmiş bir frekans üreteç modülüdür. Dijital kontrollü osilatör yapısıyla 0–12.5 MHz arasında sinüs, kare ve üçgen dalga üretebilir. Mikrodenetleyici sistemleriyle uyumlu çalışır ve özellikle Arduino, STM32, ESP32 gibi geliştirme kartlarıyla entegre edilebilir. Kompakt yapısı sayesinde laboratuvar projelerinden endüstriyel uygulamalara kadar geniş bir kullanım alanına sahiptir.AD9833 , sinüs, üçgen ve kare dalga çıkışları üretebilen düşük güçlü, programlanabilir bir dalga formu üretecidir. Çıkış frekansı ve fazı yazılımla programlanabilir olduğundan kolayca ayarlanabilir. Frekans kayıtları 28 bit genişliğindedir: 25 MHz saat hızıyla 0,1 Hz çözünürlük elde edilebilir; 1 MHz saat hızıyla AD9833 0,004 Hz çözünürlüğe ayarlanabilir.
PAKET İÇERİĞİ:
1 Adet : AD9833 Sinüs Kare Dalga DDS Sinyal Jeneratör Modülü
AD9833 Sinüs Kare Dalga DDS Sinyal Jeneratör Modülü TEMEL ÖZELLİKLERİ:
Dijital olarak programlanabilir frekans ve faz
12.65 mW güç tüketimi 3 V de
0 MHz ila 12.5 MHz çıkış frekansı aralığı
28 bit çözünürlük: 25 MHz referans saatinde 0.1Hz
Sinüzodal, üçgen ve kare dalga çıkışları
2.3 V ila 5.5 V güç kaynağı
Harici bileşen gerekmez
3 pinli SPI arayüzü
Genişletilmiş sıcaklık aralığı:-40 ° c ila + 105 ° c
Güç aşağı seçeneği
Güncelleme oranı: 25 ( max )
Maksimum çıkış: 0.65V
VOUT Minimum: 38mV
VOUT sıcaklık katsayısı: 200 °
Giriş yüksek voltaj: 1.7-2.8V
Giriş düşük voltaj: 0.5-0.7V
Giriş akımı: 10 ve mikro; A
Giriş kapasitans: 3pF
Çalışma sıcaklığı aralığı − 40 ° c ila + 105 ° c; Tipik özellikler 25 ° c'dir
Pcb Boyutları: 17 x 12mm
