Elektronik dünyasında fikirlerin somut devrelere dönüştüğü ilk nokta prototipleme aşamasıdır. Jumper kablo, breadboard (devre tahtası), sensörler ve mikrodenetleyiciler (Arduino, Raspberry Pi, ESP32) arasında lehim gerektirmeden hızlı ve güvenilir bağlantı kurmanızı sağlayan en temel komponenttir. Robotizmo’nun yüksek iletkenlikli ve esnek yapıdaki jumper kablo seçenekleri, projelerinizdeki karmaşayı gidererek stabil bir veri ve güç akışı sağlar.

Jumper Kablo Çeşitleri ve Kullanım Alanları

Bağlantı kuracağınız pin yapılarına göre üç ana jumper kablo tipi bulunmaktadır:

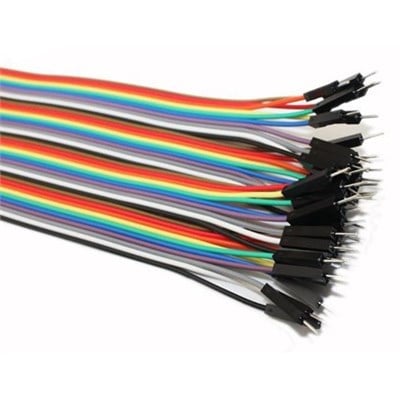

1. Erkek - Erkek (Male to Male - M/M) Jumper Kablo

Her iki ucu da iğne uçlu (pin) olan bu kablolar, genellikle breadboard üzerindeki iki farklı noktayı birleştirmek veya Arduino gibi dişi header yapısına sahip kartlar arasında köprü kurmak için kullanılır.

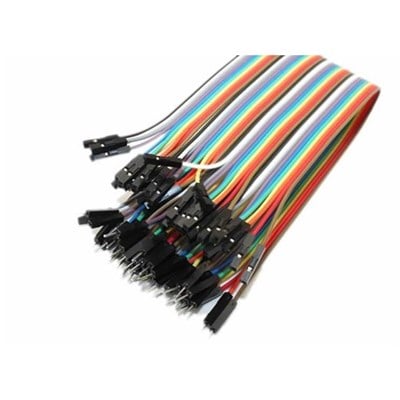

2. Dişi - Erkek (Female to Male - F/M) Jumper Kablo

Bir ucu soket (dişi), diğer ucu iğne (erkek) olan bu kablolar, sensörleri veya modülleri breadboard'a bağlamak için en ideal çözümdür. Örneğin, bir HC-SR04 ultrasonik sensörün dişi uçlarını, Arduino’nun dişi pinlerine bu kablo aracılığıyla "erkek" uçları kullanarak aktarabilirsiniz.

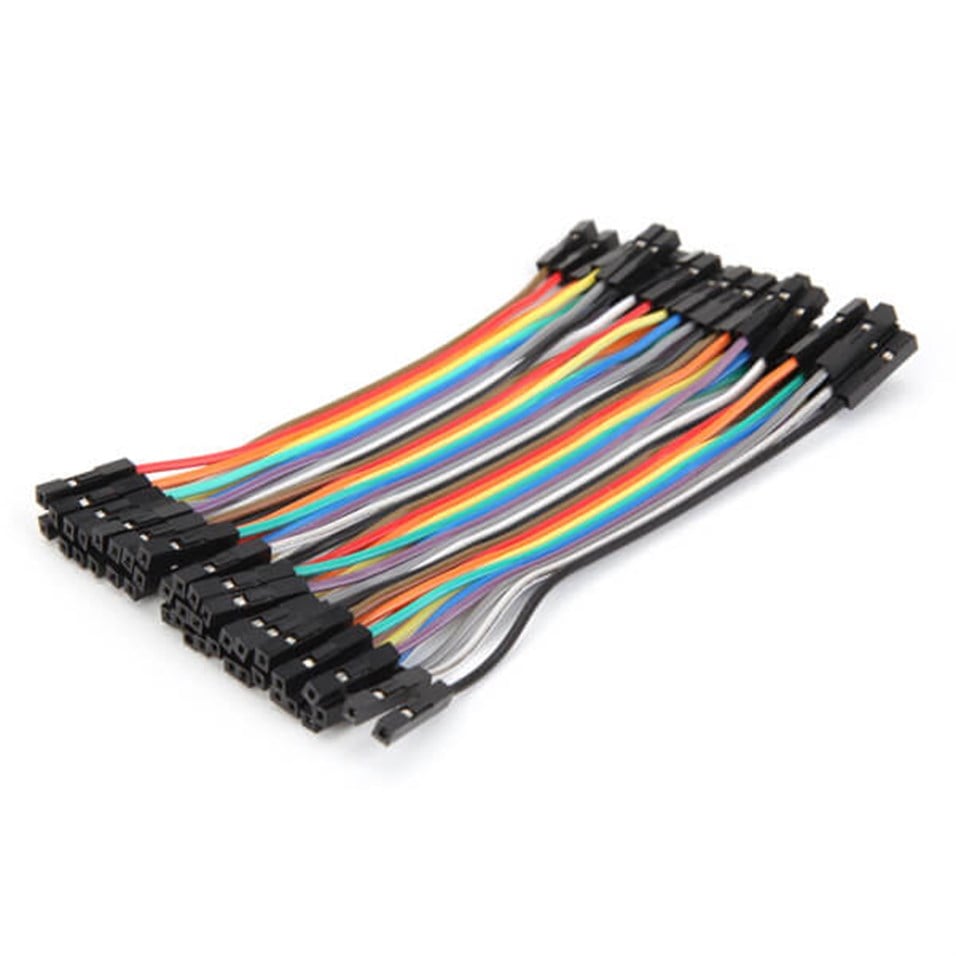

3. Dişi - Dişi (Female to Female - F/F) Jumper Kablo

Her iki ucu da soket yapısında olan bu kablolar, genellikle iki modülün (örneğin bir LCD ekran ile bir sensör kartının) doğrudan birbirine bağlanmasında tercih edilir.

Teknik Özellikler: AWG Değerleri ve İletkenlik

Jumper kablo seçerken sadece uç tipine değil, kablonun iç yapısına da dikkat edilmelidir. Projelerinizde yaşayacağınız "garip" hataların çoğu, kalitesiz kablolardaki yüksek dirençten kaynaklanır.

AWG (American Wire Gauge): Standart jumper kablolar genellikle 24 AWG veya 26 AWG kalınlığındadır. Kablo kalınlaştıkça (AWG numarası küçüldükçe) direnç düşer ve taşınabilen akım miktarı artar.
Konnektör Kalitesi: Uç kısımlardaki metal soketlerin oksitlenmeye dirençli olması, uzun vadeli projelerde temassızlık sorunlarını engeller.
Esneklik: PVC kaplamanın kalitesi, kablonun sık bükülmelere karşı içten kopmamasını sağlar.

Prototipleme Aşamasında Kablo Yönetimi İçin 3 İpucu

Renk Kodlaması Yapın: Güç hatları için her zaman Kırmızı (VCC) ve Siyah (GND) kullanın. Sinyal hatları için ise Sarı, Yeşil veya Mavi gibi renkleri tercih ederek hata ayıklama (debugging) sürecini kolaylaştırın.
Boyut Seçimi: 10cm, 20cm ve 30cm gibi farklı uzunluklar mevcuttur. Çok uzun kablo kullanmak hem görüntü kirliliği yaratır hem de yüksek frekanslı sinyallerde (I2C, SPI) parazite yol açabilir.
Grup Halinde Kullanım: Şerit halindeki jumper kabloları ihtiyacınız olan sayıda (örneğin 4'lü veya 10'lu) ayırarak kullanmak, devrenizin daha derli toplu durmasını sağlar.

Sıkça Sorulan Sorular (SSS)

Jumper kablo kaç amper akım taşır? Standart 24-26 AWG jumper kablolar, sürekli yükte güvenli olarak 0.5A - 1A arası akım taşıyabilir. Daha yüksek akım gerektiren motor sürücü bağlantılarında daha kalın montaj kabloları tercih edilmelidir.
Kablolar birbirine yapışık mı geliyor? Evet, Robotizmo’dan alacağınız paketler genellikle 40'lı şeritler halindedir. İhtiyacınıza göre tek tek ayırabilir veya grup olarak kullanabilirsiniz.
Breadboard olmadan jumper kablo kullanılır mı? Evet, özellikle Dişi-Dişi veya Dişi-Erkek kablolarla sensörleri doğrudan geliştirme kartlarına bağlayabilirsiniz.
Hangi uzunluk daha kullanışlı? Genel kullanım için 20cm en ideal boyuttur. Ancak robotik kollarda veya hareketli sistemlerde 30cm, breadboard üzeri kısa devrelerde 10cm tercih edilir.
